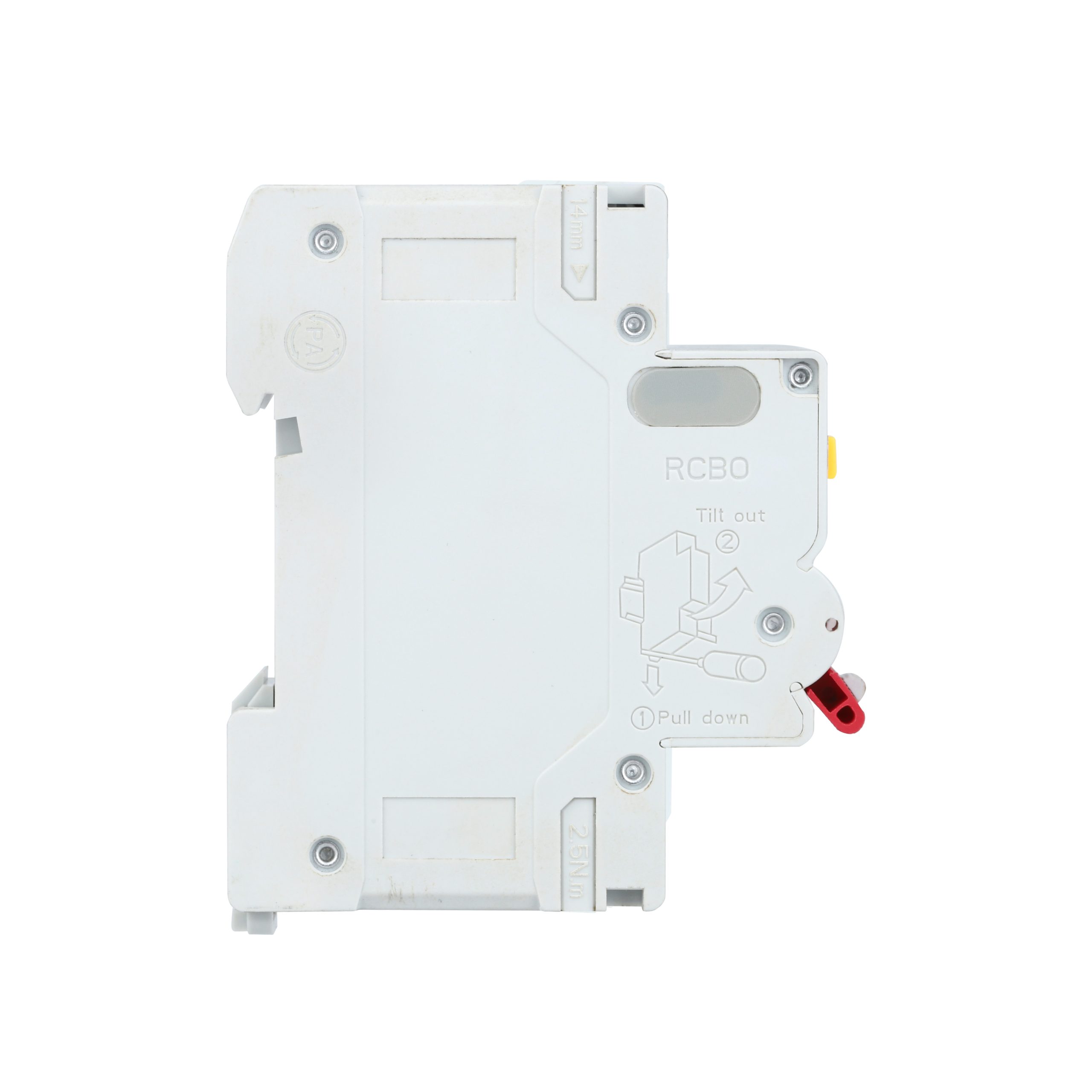

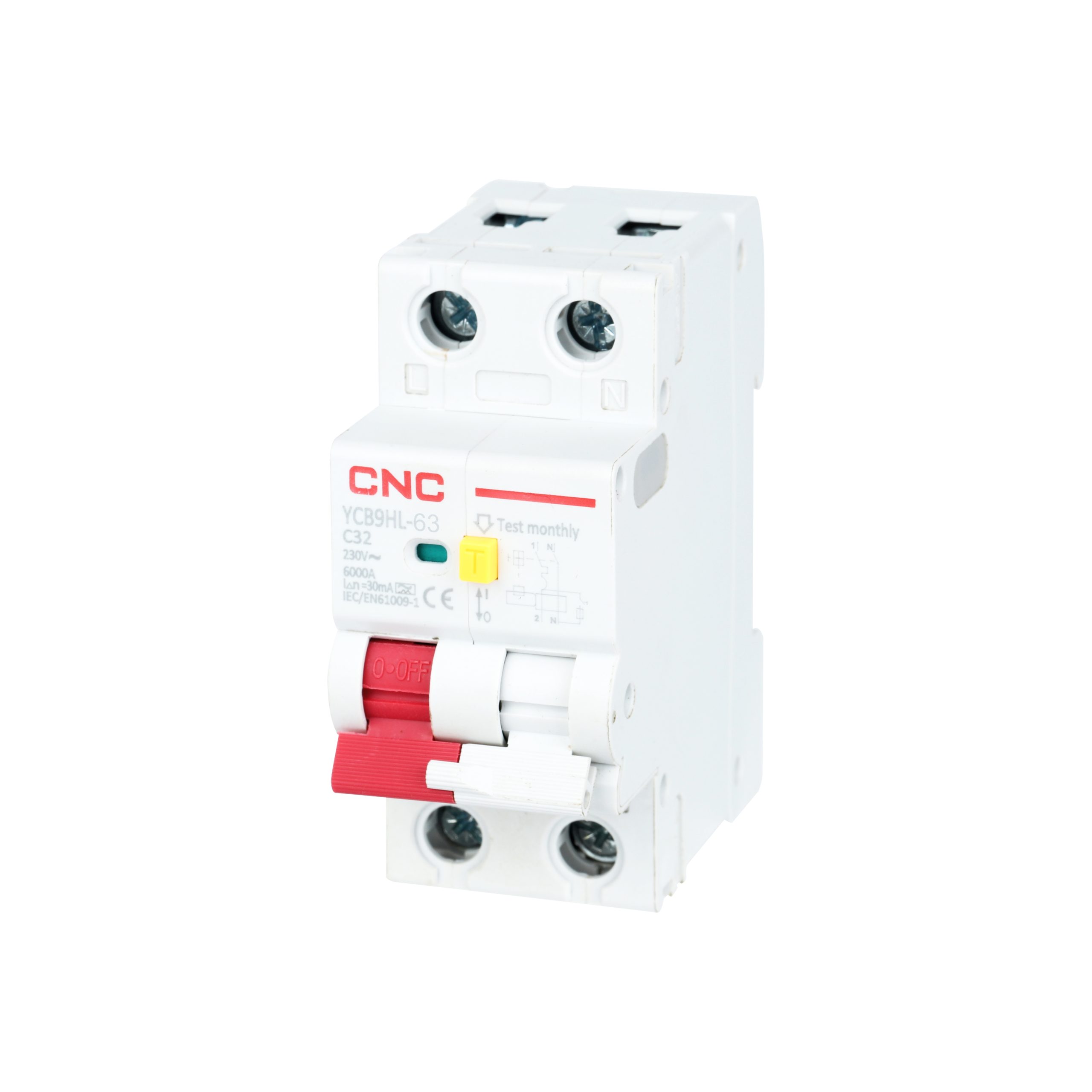

YCB9HL-63 RCBO Electromagnetic
THÔNG TIN CHI TIẾT
YCB9HL-63 RCBO Electromagnetic
YCB9HL-63 RCBO is an combined structure,the N pole is on the right side of the product. It has the following characteristics:
Without auxiliary power supply, it overcomes the defects of electronic products; poor anti-interference, be greatly affected by power grid voltage fluctuation and can’t be protected if the neutral line is disconnected; Test circuit is dynamic controlled, and the test resistance is not easy to burn; N pole contact can be opened and closed separately, with isolation function; The impulse withstand voltage between L pole and N pole can reach up to 6000V; The impulse withstand voltage between L pole, N pole and the metal support can reach up to 8000V; Under the impact current of 200A, it has the ability to bear, and does not cause misoperation.
Release
| Type | Test current | Tripping time | Expected result |
| B,C | 1.13In | t≤1h(In≤63A) | Not tripping |
| 1.13In | t≤2h(In>63A | ||
| B,C | 1.45In | t<1h(In≤63A) | Tripping |
| 145In | t<2h(In>63A) | ||
| B,C | 2.55In | s<t<60s(In≤32A) | Tripping |
| 2.55In | 1s<t<120s(In>32A) | ||
| B | 3In | t≤0.1s | Not tripping |
| C | 5In | t≤0.1s | |
| B | 5In | t<0.1s | Tripping |
| C | 0In | t<0.1s |
Curve
B,C Curve
Specifications
Overall and Mounting Dimensions(mm)
| Type | Standard | EC/EN 61009-1 | |
| Electrical features | Leakage type | Electromagnetic type | |
| Rated current In | A | 6,10,16,20,25,32,40,50,63 | |
| ype(wave form of the earth leakage sensed) | A,AC | ||
| Poles | P | 1P+N | |
| Rated voltage Ue | V | 230 | |
| nsulation voltage Ui | V | 500 | |
| Rated frequenc) | Hz | 50/60 | |
| Rated breaking capacity Icn | A | 6000 | |
| Rated impulse withstand voltage (1.2/50)Uimp | V | 4000 | |
| Dielectric test voltage at ind.Freq.for 1min | kV | 2 | |
| Rated sensitivity I△n | A | 0.03,0.05,0.1 | |
| Break time under I△n | S | ≤0.1 | |
| Rated residual making and breaking capacity I△m | A | 500 | |
| Pollution degree | 2 | ||
| Mechanica features | Electrical life | t | 4000 |
| Mechanical life | t | 8000 | |
| Protection degree | IP20 | ||
| Storage temperature | ℃ | 25～+70 | |
| Ambient temperature (with daily average≤35℃) | ℃ | -5~+40 | |
| Installation | Terminal connection type | Cable/U-type bar/Pin-type busbar | |
| Terminal size top /bottom for cable | mm² | 16 | |
| AWG | 5月18日 | ||
| Terminal size top /bottom for busbar | mm² | 16 | |
| AWG | 5月18日 | ||
| Tightening torque | N*m | 1.2 | |
| In-Ibs | 11 | ||
| Mounting | On DIN rail EN 60715(35mm)by means of fast clip | ||
| Connection | From top or bottom |
