0156-2CXX-BK
THÔNG TIN CHI TIẾT
0156-2CXX-BK
Pitch : 3.50 mm, 150V, 8A
General information – 0156-2CXX-BK
| Parameter | Specification |
|---|---|
| Short description | PCB Connector – Plug, Push-in Design |
| Long description | PCB Connector – Plug, Push-in Design, Pitch:3.50mm, 150V, 8A |
| Category | PCB Connector – Plug |
| Pitch (mm) | 3.5 |
| Color | Black (default) |
| Connection method | Push in Design |
| Type of locking | With lock flange |

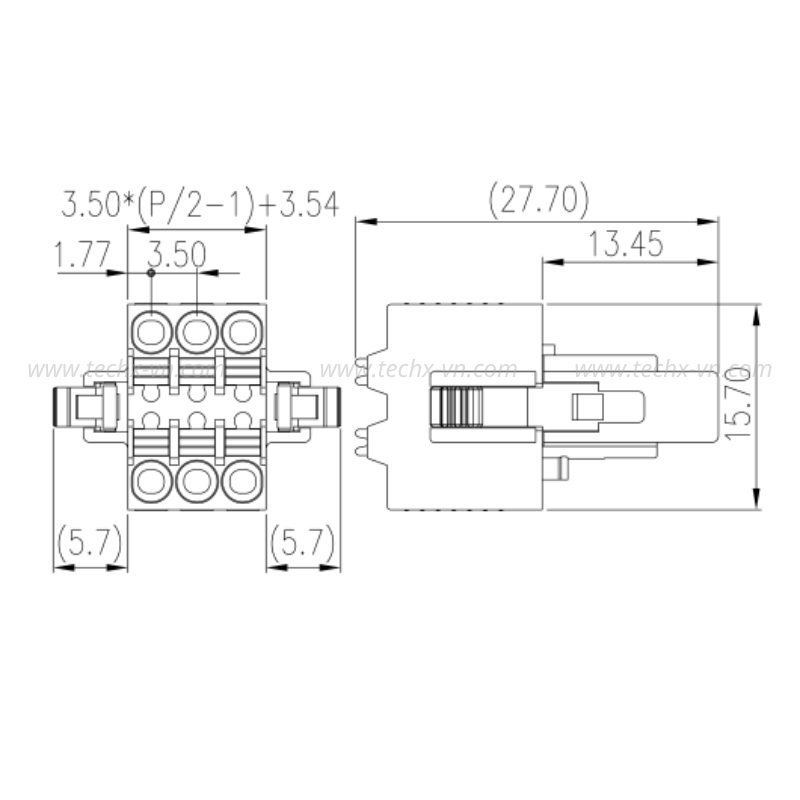

| Length (mm) | 3.50*(P/2-1)+14.94 |
| Width (mm) | 27.7 |
| Height (mm) | 15.7 |
| Number of positions | 04P~40P |
| Level | Double level |
Material information
| Parameter | Specification |
|---|---|
| Insulation material | PA |
| Insulation material group | I |
| Flame retardant rating | Compliant with UL94 V0 |
| Insulation resistance | ≥500MΩ at DC 500V |
| Conductor material | COPPER ALLOY |
| Plating of conductor surface | Tin PLATED |
Connection data-IEC
| Parameter | Specification |
|---|---|
| Rated voltage (V) | 320 |
| Rated current (A) | 10 |
| Rated voltage (II/2)(V) | 320 |
| Rated voltage (III/2) (V) | 160 |
| Rated voltage (III/3)(V) | 160 |
| Rated impulse voltage (II/2)(KV) | 2.5 |
| Rated impulse voltage (III/2)(KV) | 2.5 |
| Rated impulse voltage (III/3)(KV) | 2.5 |
| Conductor cross section solid. min (mm²) | 0.2 |
| Conductor cross section solid.max (mm²) | 1 |
| Conductor cross section stranded. min (mm²) | 0.2 |
| Conductor cross section stranded. max (mm²) | 1.5 |
| Conductor cross section flexible, with min ferrule without plastic sleeve (mm²) | 0.25 |
| Conductor cross section flexible, with max ferrule without plastic sleeve (mm²) | 1 |
| Conductor cross section flexible, with min ferrule with plastic sleeve (mm²) | 0.25 |
| Conductor cross section flexible, with max ferrule with plastic sleeve (mm²) | 0.75 |
| Stripping Length (mm) | 8~9 |
Connection data-UL
| Parameter | Specification |
|---|---|
| Rated voltage (UL/CUL Group B)(V) | 150 |
| Rated current (UL/CUL Group B)(A) | 8 |
| Min. solid wire connection (AWG) acc. to UL/CUL | 28 |
| Max. solid wire connection AWG acc. to UL/CUL | 16 |
| Min. stranded wire connection AWG acc. to UL/CUL | 28 |
| Max. stranded wire connection AWG acc. to UL/CUL | 16 |
Environment & Safety
| Parameter | Specification |
|---|---|
| Finger protection (YES or NO) | YES |
| Operating temperature. max (°C) | 120 |
| Operating temperature. min (°C) | -40 |
UL Recognized
| Parameter | Specification |
|---|---|
| Wire Range (Group B)(AWG) | 28~16 |
| Rated voltage (Group B)(V) | 150 |
| Rated current (Group B)(A) | 8 |
CUL Recognized
| Parameter | Specification |
|---|---|
| Wire Range (Group B)(AWG) | 28~16 |
| Rated voltage (Group B)(V) | 150 |
| Rated current (Group B)(A) | 8 |
VDE Approval
| Parameter | Specification |
|---|---|
| Wire Range (mm²) | 0.2~1.5 |
| Rated voltage (V) | 320 |
| Rated current (A) | 10 |
