2ESDBM-XXP
THÔNG TIN CHI TIẾT
2ESDBM-XXP
Pitch : 5.08 mm, 300V, 12A
General information – 2ESDBM-XXP
| Parameter | Specification |
|---|---|
| Short description | PCB Connector Plug, Push in design |
| Long description | PCB Connector Plug, Push-in design, Pitch: 5.08 mm, 300V, 12A |
| Category | PCB Connector – Plug |
| Pitch (mm) | 5.08 |
| Color | Green (default) |
| Connection method | Push in Design |
| Type of locking | With screw flange |

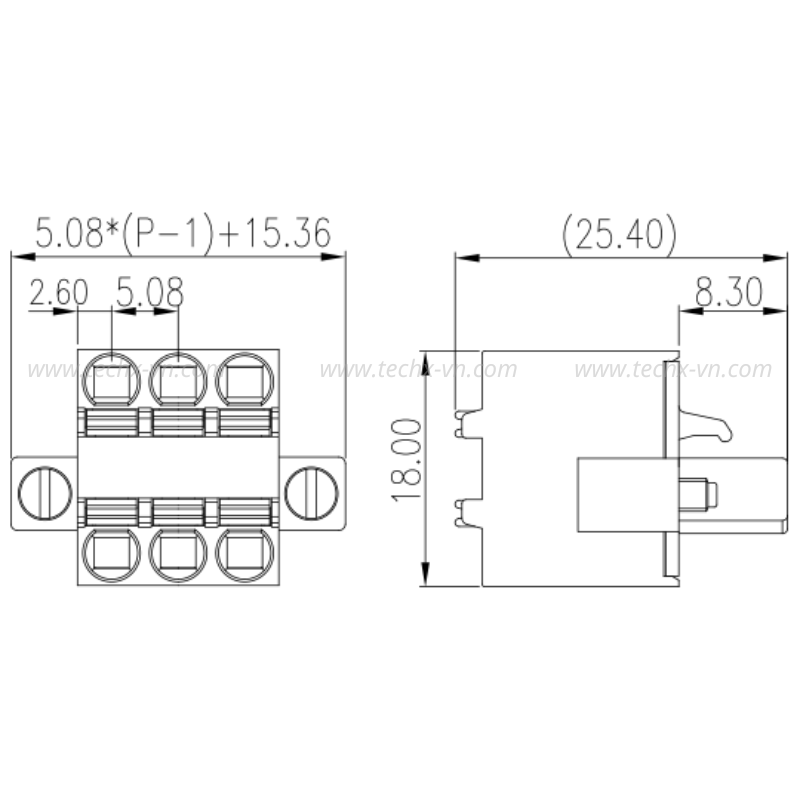

| Length (mm) | 5.08*(P-1)+15.36 |
| Width (mm) | 25.4 |
| Height (mm) | 18 |
| Number of positions | 02P~24P |
| Level | Single level |
Material information
| Parameter | Specification |
|---|---|
| Insulation material | PA |
| Insulation material group | I |
| Flame retardant rating | Compliant with UL94 V0 |
| Insulation resistance | ≥500MΩ at DC 500V |
| Conductor material | COPPER ALLOY |
| Plating of conductor surface | Tin PLATED |
Connection data-IEC
| Parameter | Specification |
|---|---|
| Rated voltage (V) | 600 |
| Rated current (A) | 15 |
| Rated voltage (II/2)(V) | 600 |
| Rated voltage (III/2) (V) | 320 |
| Rated voltage (III/3)(V) | 320 |
| Rated impulse voltage (II/2)(KV) | 4 |
| Rated impulse voltage (III/2)(KV) | 4 |
| Rated impulse voltage (III/3)(KV) | 4 |
| Conductor cross section solid. min (mm²) | 0.2 |
| Conductor cross section solid.max (mm²) | 2.5 |
| Conductor cross section stranded. min (mm²) | 0.2 |
| Conductor cross section stranded. max (mm²) | 2.5 |
| Conductor cross section flexible, with min ferrule without plastic sleeve (mm²) | 0.25 |
| Conductor cross section flexible, with max ferrule without plastic sleeve (mm²) | 2.5 |
| Conductor cross section flexible, with min ferrule with plastic sleeve (mm²) | 0.25 |
| Conductor cross section flexible, with max ferrule with plastic sleeve (mm²) | 2.5 |
| 2 conductors with same cross section flexible, min twin ferrules with plastic sleeve (mm²) | 0.5 |
| 2 conductors with same cross section flexible, max twin ferrules with plastic sleeve (mm²) | 1 |
| Stripping Length (mm) | 11~12 |
Connection data-UL
| Parameter | Specification |
|---|---|
| Rated voltage (UL/CUL Group B)(V) | 300 |
| Rated current (UL/CUL Group B)(A) | 12 |
| Rated voltage (UL/CUL Group D)(V) | 300 |
| Rated current (UL/CUL Group D)(A) | 10 |
| Min. solid wire connection (AWG) acc. to UL/CUL | 24 |
| Max. solid wire connection AWG acc. to UL/CUL | 12 |
| Min. stranded wire connection AWG acc. to UL/CUL | 24 |
| Max. stranded wire connection AWG acc. to UL/CUL | 12 |
Environment & Safety
| Parameter | Specification |
|---|---|
| Finger protection (YES or NO) | YES |
| Operating temperature. max (°C) | 120 |
| Operating temperature. min (°C) | -40 |
UL Recognized
| Parameter | Specification |
|---|---|
| Wire Range (Group B)(AWG) | 24~12 |
| Rated voltage (Group B)(V) | 300 |
| Rated current (Group B)(A) | 12 |
| Wire Range (Group D)(AWG) | 24~12 |
| Rated voltage (Group D)(V) | 300 |
| Rated current (Group D)(A) | 10 |
CUL Recognized
| Parameter | Specification |
|---|---|
| Wire Range (Group B)(AWG) | 24~12 |
| Rated voltage (Group B)(V) | 300 |
| Rated current (Group B)(A) | 12 |
| Wire Ranget (Group D)(AWG) | 24~12 |
| Rated voltage (Group D)(V) | 300 |
| Rated current (Group D)(A) | 10 |
VDE Approval
| Parameter | Specification |
|---|---|
| Wire Range (mm²) | 0.2~2.5 |
| Rated voltage (V) | 600 |
| Rated current (A) | 15 |
