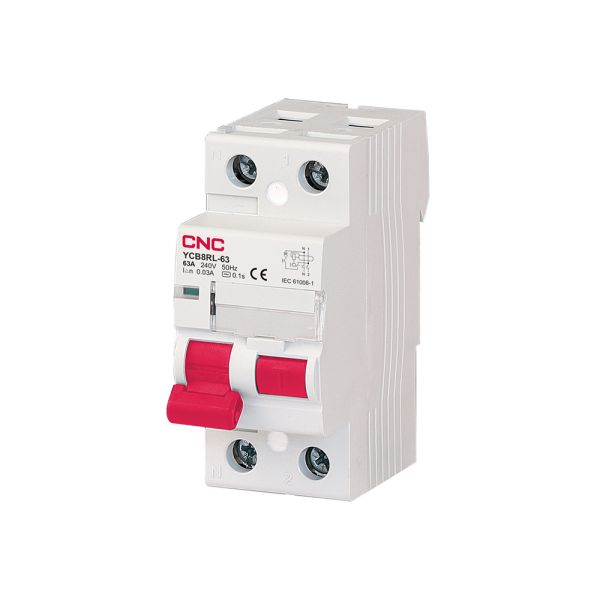

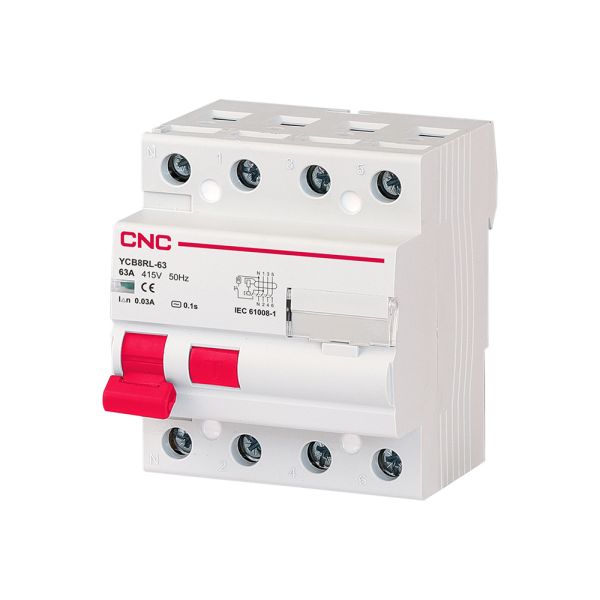

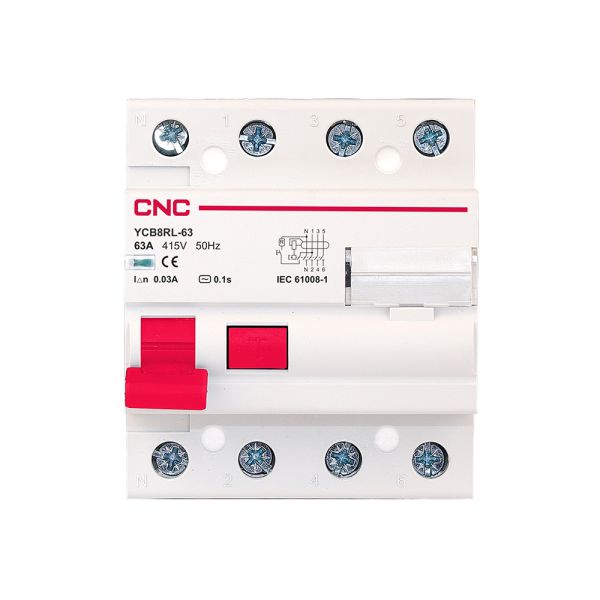

YCB8RL-63 RCCB Electromagnetic

Tên sản phẩm: YCB8RL-63 RCCB Electromagnetic

Đơn giá:

THÔNG TIN CHI TIẾT

YCB8RL-63 RCCB Electromagnetic

1. Overload protection
2. Short circuit protection
3. Controlling
4. Used in residential building, non-residential building, energy source industry and infrastructure.
5. According to the type of instantaneous release classified as follows : type B(3-5)ln, type C(5-10)ln, type D(10-20)ln

General

1. Protection against the effects of sinusoidal alternating earth fault currents
2. Protection against indirect contacts and additional protection against direct contacts
3. Protection against fire hazard caused by insulation faults
4. Controlling and Switching
5. Used in residential building, non-residential building, energy sources, industry and infrastructure

Release

Type		Tripping sensitivity data
AC	For residual sinusoidal alternating currents	30mA	For personnel, material and fire protection, as well as for protection against direct contact
A	For residual sinusoidal alternating currents and residual pulsating direct currents	100mA300mA
			For providing fire protection in case of insulation faults

Wiring Diagram

Specifications

Type	Standard		lEC/EN 61008-1
Electrical features	Leakage type		Electromagnetic type
	Rated current In	A	16, 25, 32, 40, 50, 63
	Type (wave form of the earth leakage sensed)		A, AC
	Poles	P	2, 4
	Rated voltage Ue	V	230/400
	Insulation voltage Ui	V	500
	Rated frequency	Hz	50/60
	Rated breaking capacity Inc=I△c	A	6000
	Rated impulse withstand voltage (1.2/50) Uimp	V	6000
	Dielectric test voltage at ind. Freq. for 1min	kV	2.5
	Rated sensitivity IΔn	A	0.03, 0.1, 0.3
	Rated residual making and breaking capacity I△m	A	500(In≤40A); 630(In=50A/63A)
	Pollution degree		2
	Electrical life	t	4000
Mechanical features	Mechanical life	t	8000
	Protection degree		IP20
	Storage temperature	℃	-25~+70
	Ambient temperature (with daily average≤35℃)	℃	-5~+40
	Terminal connection type		Cable/Pin-type busbar/U-type busbar
Installation	Terminal size top / bottom for cable	mm2	25
	Terminal size top / bottom for cable	AWG	18-3
	Terminal size top / bottom for busbar	mm2	10
	Terminal size top / bottom for busbar	AWG	18-8
	Tightening torque	N*m	2.5
	Tightening torque	In-Ibs	22
	Mounting		On DIN rail EN 60715(35.5mm)by means of fast clip device
	Connection		From top and bottom

Overall and mounting dimensions(mm)
