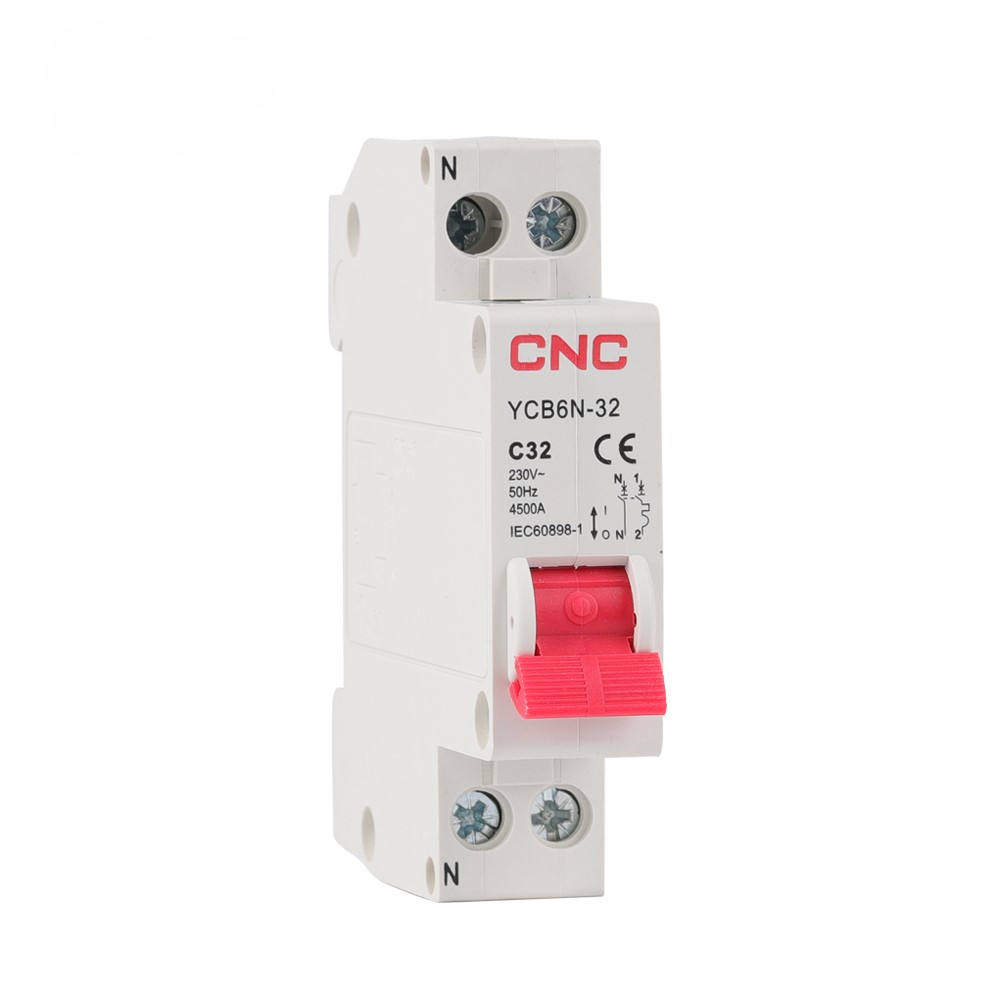

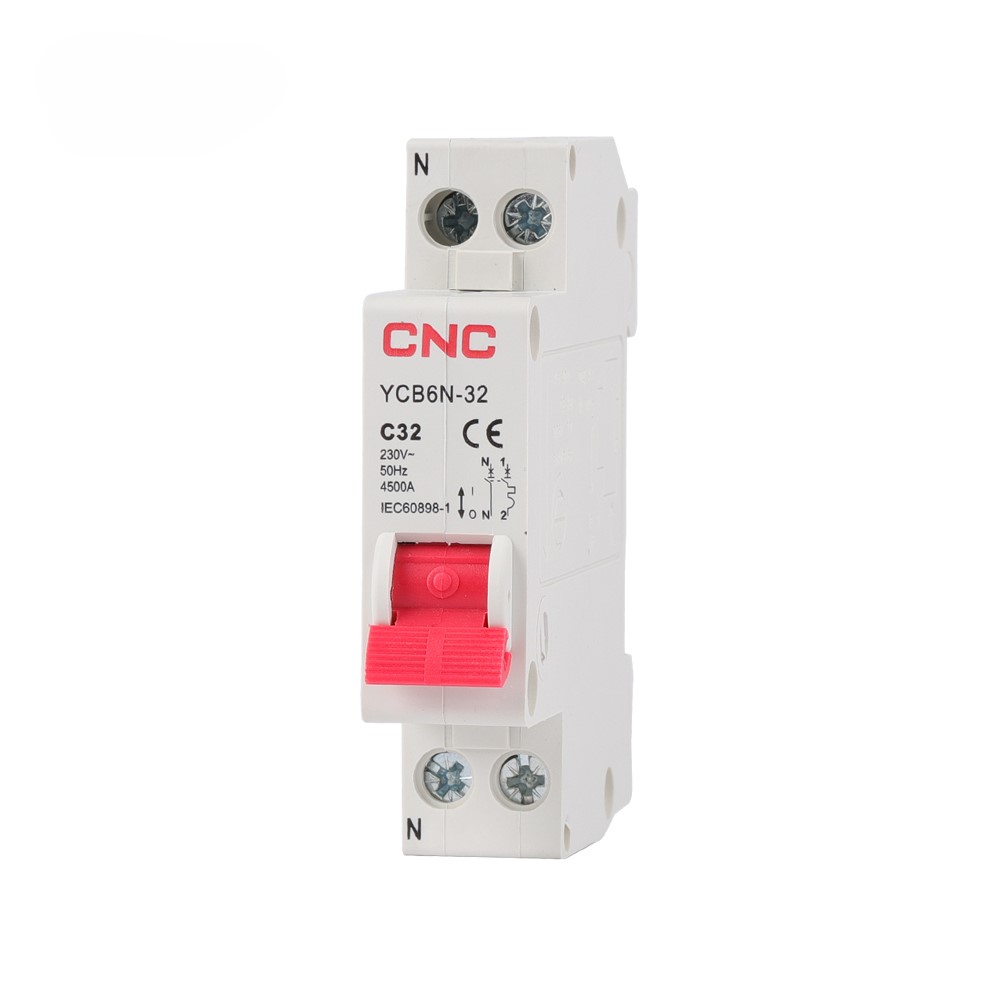

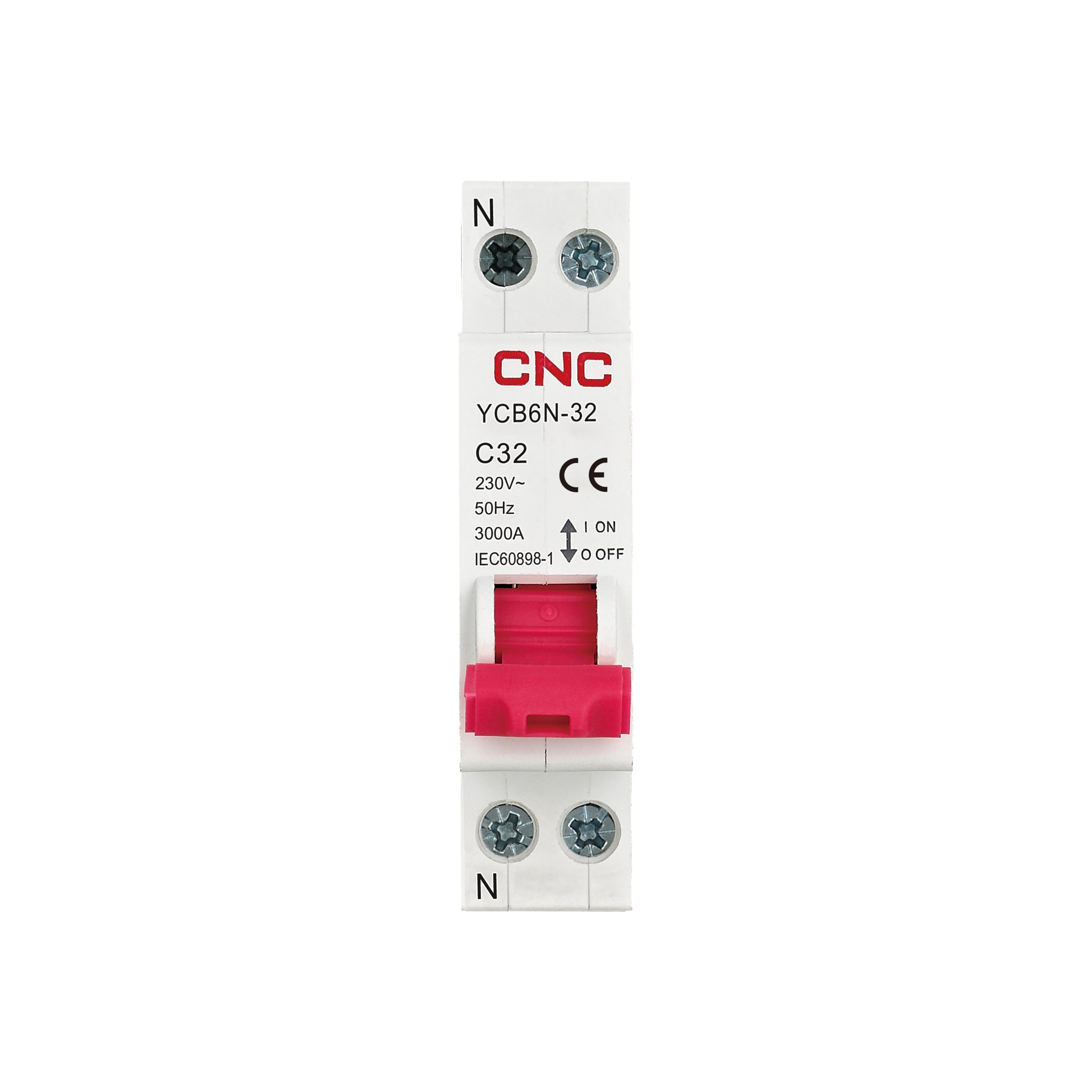

YCB6N-32 MCB DPN
THÔNG TIN CHI TIẾT
YCB6N-32 MCB DPN
1. Overload protection
2. Short circuit protection
3. Controlling
4. Used in residential building, non-residential building, energy source industry and infrastructure.
5. According to the type of instantaneous release classified as follows : type B(3-5)ln, type C(5-10)ln, type D(10-20)ln
Product Details
| Type | Test current | Tripping time | Expected result | Type | Test current | Tripping time | Expected result |
| B,C | 1.13In | t≤1h(In≤63A) | Not tripping | B | 3In | t≤0.1s | Not tripping |
| 1.13In | t≤2h(In>63A) | Tripping | |||||
| C | 5In | t≤0.1s | |||||
| B,C | 1.45In | t<1h(In≤63A) | Tripping | ||||
| 1.45In | t<2h(In>63A) | B | 5In | t<0.1s | Tripping | ||
| B,C | 2.55In | 1s<t<60s(In≤32A) | |||||
| C | 10In | t<0.1s | |||||
| 2.55In | 1s<t<120s(In>32A) |
| Type | Standard | lEC/EN 60898-1 | |
| Electrical features | Rated current ln | A | 6, 10, 16, 20, 25, 32 |
| Poles | P | 1P+N | |
| Rated voltage Ue | V | 230 | |
| Insulation voltage Ui | V | 500 | |
| Rated frequency | Hz | 50/60 | |
| Rated breaking capacity | A | 3000 | |
| Rated impulse withstand voltage(1.2/50)Uimp | V | 4000 | |
| Dielectric test voltage at ind. Freq. for 1min | kV | 2 | |
| Pollution degree | 2 | ||
| Thermo-magnetic release characteristic | B, C | ||
| Mechanical features | Electrical life | t | 4000 |
| Mechanical life | t | 10000 | |
| Protection degree | IP20 | ||
| Reference temperature for setting of thermal element | ℃ | 30 | |
| Ambient temperature | ℃ | -5~+40 | |
| (with daily average≤35℃) | |||
| Storage temperature | ℃ | -25~+70 | |
| Installation | Terminal connection type | Cable/Pin-type busbar | |
| Terminal size top / bottom for cable | mm2 | 16 | |
| AWG | 5月18日 | ||
| Terminal size top / bottom for busbar | mm2 | 10 | |
| AWG | 5月18日 | ||
| Tightening torque | N*m | 2 | |
| In-Ibs | 18 | ||
| Mounting | On DIN rail EN 60715(35mm)by means of fast clip device | ||
| Connection | From top or bottom |
General
1. Overload protection
2. Short circuit protection
3. Controlling
4. Used in residential building, non-residential building, energy source industry and infrastructure.
5. According to the type of instantaneous release classified as follows : type B(3-5)ln, type C(5-10)ln
Release
Curve
Specifications
Overall And Mounting Dimensions(mm)
|
