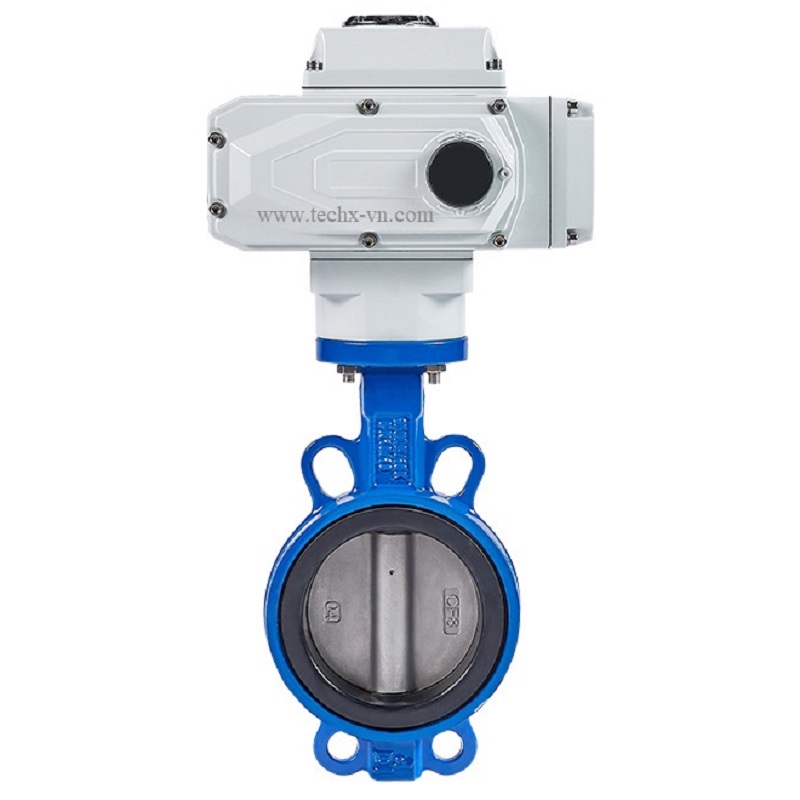

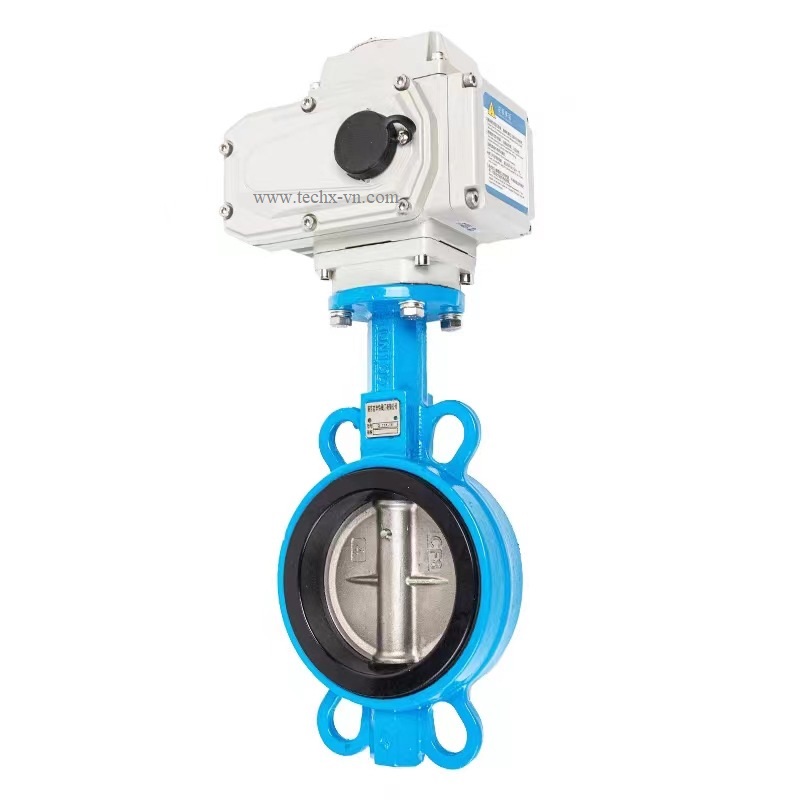

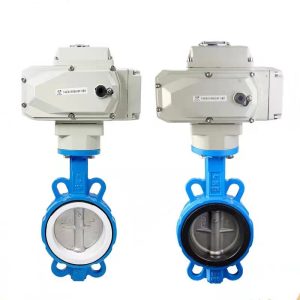

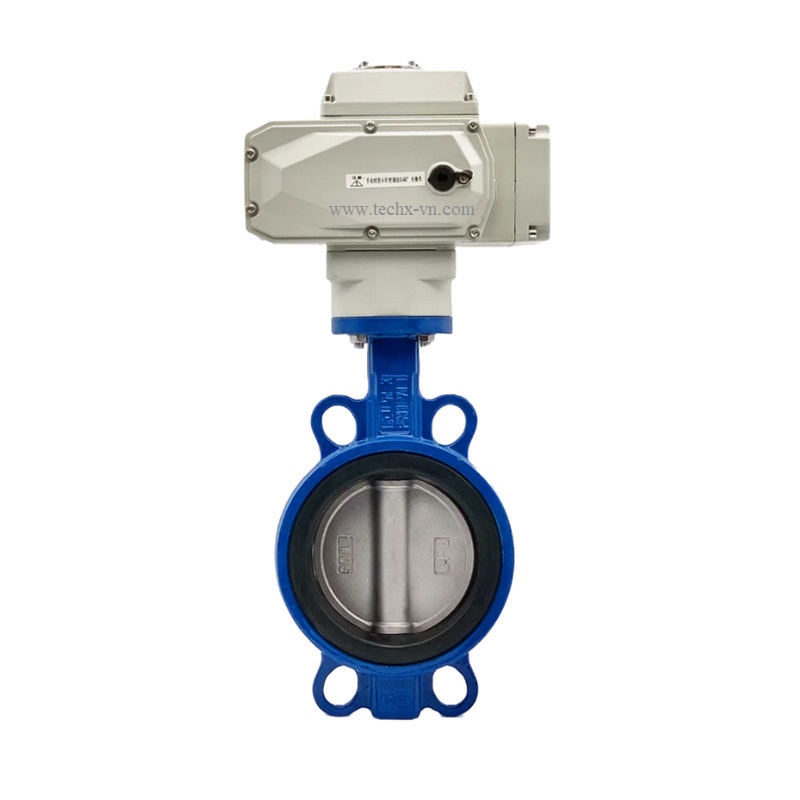

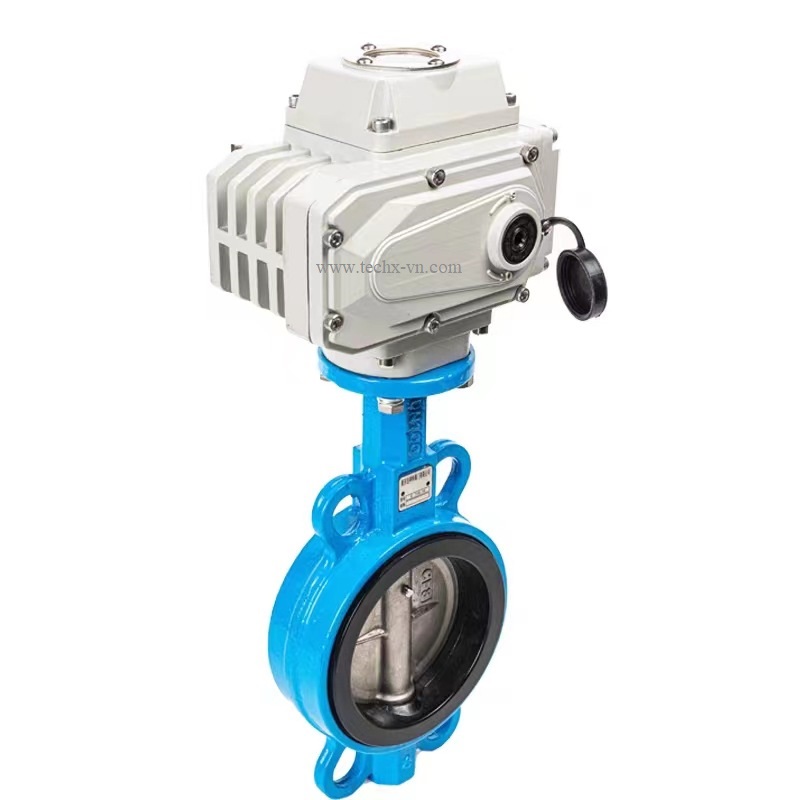

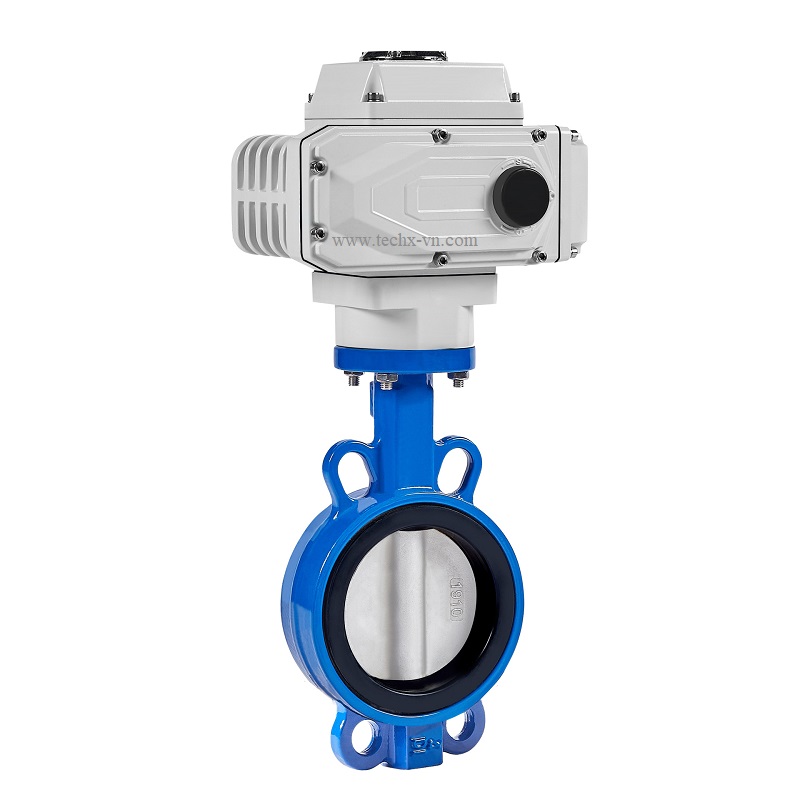

Van Bướm Motor Điện

1. Giới thiệu về van bướm là gì?

Van bướm điều khiển điện là dòng sản phẩm được sử dụng cho nhiệm vụ đóng mở, điều tiết dòng chảy. Van được điều khiển vận hành tự động hoàn toàn bằng bộ điều khiển điện.Van bướm là loại van có phần thân van dạng cánh bướm được điều khiển bởi bộ phận tay gạt, tay quay hoặc tín hiệu điện dùng để đóng mở các hệ thống lưu chất giúp các lưu chất đi qua van hoặc ngăn chúng lại. Van bướm có thể tùy chỉnh lưu lượng chảy của lưu chất tùy vào góc mở của van. Van được làm từ các chất liệu bền bỉ vì thế làm việc phù hợp với nhiều môi trường như môi trường có nhiệt độ cao, áp suất lớn, môi trường ăn mòn axit, bazo, muối, môi trường bình thường như chất lỏng, khí, hơi,… Van đa dạng về mẫu mã và kích thước phù hợp lắp đặt cho nhiều hệ thống.

2. Tìm hiểu chung về van bướm

 *Cấu tạo van bướm

Van bướm có cấu tạo gồm bộ điều khiển và thân van bướm

Bộ điều khiển : giúp người vận hành điều khiển hoạt động đóng mở của van. Bộ điều khiển gồm các loại như tay gạt, tay quay, tín hiệu điện được thiết kết phù hợp để điều khiển giúp người vận hành dễ dàng đóng mở van.

Thân van bướm là nơi trực tiếp tác động với các dòng lưu chất, trong thân van có bộ phận cánh bướm dùng để ngăn chặn hoặc cho các dòng chất đi qua(cánh bướm chịu trực tiếp áp lực của dòng chất chảy), trục van kết nối cánh bướm với bộ điều khiển giúp quá trình đóng mở trở nên dễ dàng hơn. Và một số các bộ phận khác có trong van.

*Nguyên lý làm việc van bướm

Van vận hành theo nguyên tắc xoay chuyển của đĩa van. Và đề đĩa van xoay chuyển thì như đã biết thì hoàn toàn phụ thuộc vào bộ điều khiển điện.

Ban đầu van đang ở vị trí đóng hoàn toàn. Chúng ta cung cấp nguồn điện áp vào theo sơ đồ đấu nối mạch điện của trạng thái mở van. Khi đó mô tơ điện sẽ chuyển động và tạo lực kéo chuyền đến trục van thông qua bánh răng chuyền lực. Tạo trạng thái xoay chuyển tương ứng với trạng thái mở của van.

Khi yêu cầu của hệ thống cần đóng van. Chúng ta lại cung cấp nguồn điện vào theo sơ đồ đấu nối mạch điện cho chu trình đóng van. Khi đó mô tơ sẽ quay và tạo chuyển động chuyền tới trục van thông qua hệ số bánh răng. Khi đó van sẽ được đưa về vị trí đóng ban đầu.

Tại mỗi một vị trí đóng mở hoàn toàn sẽ có công tắc giới hạn hành trình ngắt nguồn điện vào. Điều này giúp van không bị om điện và xảy ra những trường hợp rủi ro không đáng có.

3. Ứng dụng van bướm

Đối với từng loại van bướm sẽ được ứng dụng trong từng môi trường khác nhau để lắp đặt phù hợp nhất với hệ thống sử dụng của bạn như các hệ thống xử lý nước tại các nhà máy, trường học, khu dân cư, trung cư, các đường ống thủy điện, trạm bơm, các hệ thống nhà máy sản xuất giấy, xi măng, may đo, hệ thống sản xuất dược phẩm, thực phẩm, đồ uông,… cụ thể là :

• Van bướm inox được ứng dụng nhiều trong môi trường có nhiệt độ cao, áp suất lớn, những môi trường có chất ăn mòn như axit, bazo, muối,…
• Van bướm gang ứng dụng trong các hệ thống xử lý nước thông thường
• Van bướm vi sinh, van bướm nhựa ứng dụng trong hệ thống nước sạch, dược phẩm, thực phẩm,…
• Van bướm mặt bích sử dụng trong các hệ thống có kích cỡ lớn như các máy móc trong các nhà máy,…

Lưu ý lắp đặt van bướm điều khiển điện

Theo như tài liệu kỹ thuật từ hãng sản xuất thì có một số chú ý chúng tôi nêu lên để các bạn chú ý khi lắp đặt van như sau.

• Trước khi lắp đặt van chúng ta nên chuẩn bị đầy đủ dụng cụ, thiết bị cho công tác lắp đặt như máy hàn, chốt, khóa, mổ lết,..v..v…
• Khi lắp đặt van phả mở van ở góc mở 25%. Để không xảy ra hiện tượng biến dạng của gioăng khi siết chăt ép giữa gioăng với đĩa van.
• Trước khi lắp đặt van nên vệ sinh sạch những vị trí tiếp xúc van với đường ống.
• Khi van được kết nối với đường ống xong xuôi thì chỉ nên hàm điểm để cố định mặt bích với đường ống. Sau đó tháo van ra để thực hiện hạn kín. Tránh tình trạng để cả van trên đường ống sẽ xảy ra hiện tượng hỏng gioang.
• Khi siết chúng ta nên siết đều lực và đối xứng các con ốc. Tránh tình trạng siết không đều xảy ra hiện tượng không đảm bảo độ kín.
