NRC series Ø8 screw type flexible Rogowski coil

Tên sản phẩm: NRC series Ø8 screw type flexible Rogowski coil

Đơn giá:

THÔNG TIN CHI TIẾT

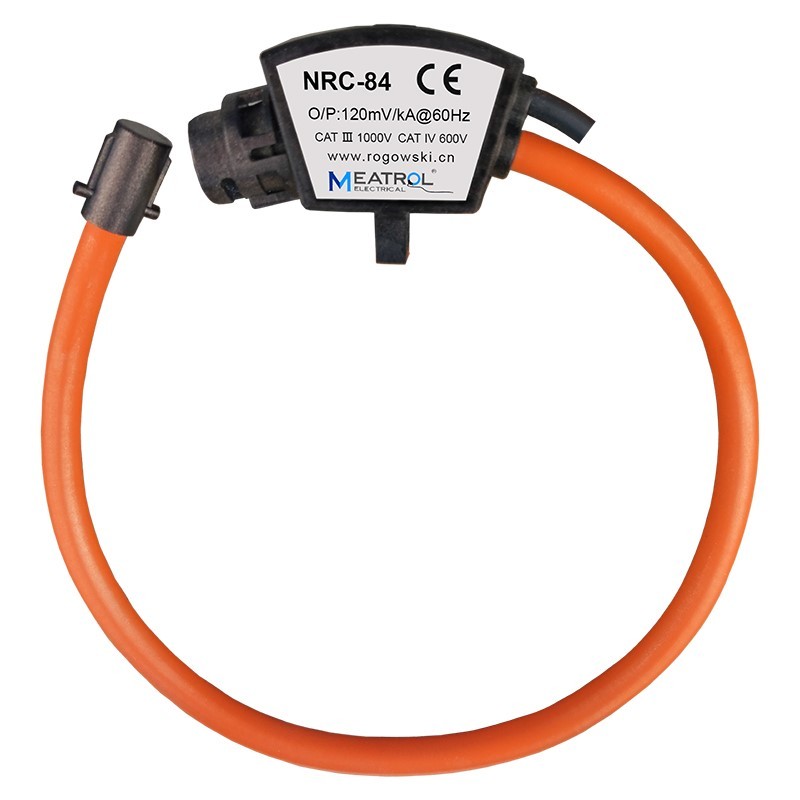

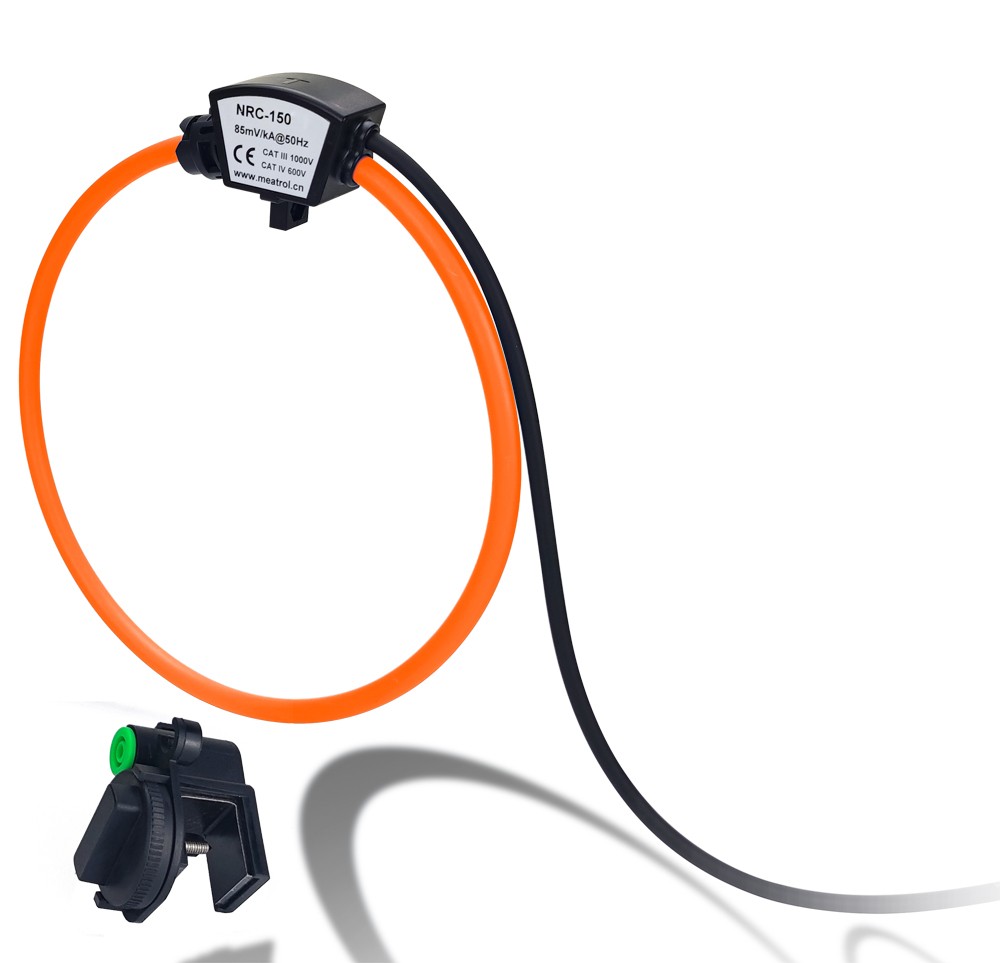

NRC series Ø8 screw type flexible Rogowski coil

The NRC series Ø8 screw type flexible Rogowski coil is a new generation of flexible Rogowski coil (Rogowski® coil) current sensors, which are especially suitable for measuring in combination with portable devices. NRC coils have different sizes to cope with different conductors. The new generation of NRC coil strengthens the shielding layer and greatly reduces the influence of external magnetic fields; it can be directly connected to our rail-mounted and panel-type meters without the need for external integrators. NRC series coils have IP68 protection grade, which is extremely suitable for outdoor use.

Advantage

l Excellent linearity

l Wide dynamic range

l Not damaged by large overloads

l Excellent degree of rejection to the external current conductor

l No danger from open-circuited secondary

l Zero power consumption

l Small position error

l Soft and light, easy to install

l Long-term stability

l Wide dynamic range

l IP68 protection level

Applications

l Smart meter

l Rectifier current measurement

l Power quality analysis

l Motor overload/short circuit protection

l Current monitoring of power frequency and intermediate frequency welding machine

l Medium and high voltage switchgear protection system

l Remote Terminal Unit (RTU)

l Synchronous Phasor Measurement Unit (PMU)

l Current measurement on the secondary side of the electric furnace

Specification

At 25℃, RL = 100 kΩ

Reference Rated current		100A,600A,3000A,6000A…(Unlimited)
Ratio @50Hz	Calibrated (Manufacturing tolerance<0.5%)	22.5mV/kA 50mV/kA 85mV/kA 100mV/kA …
	Uncalibrated (Manufacturing tolerance<5%)	… 56mV/kA 95mV/kA 108mV/kA
Sensitivity temperature drift coefficient		Uncalibrated, ＜50ppm/℃
		Calibrated, ＜100ppm/℃
Internal resistance temperature drift coefficient^1）		Uncalibrated, ＜3800ppm/℃
Read Accuracy		0.5%class (Vertically centered position)
Internal resistance		50～250 Ω
Position Error ^2）		＜1%
Output on 0A (zero drift)		＜0.05mV
Phase error		＜0.5°(45Hz～65Hz)
Linearity		±0.1% (1%～100%)
Bandwidth(3dB)		1Hz～20kHz
Operating temperature		-40℃～85℃
Coil Section		8mm
Lead length(default)		2 meter
For other requirements, please contact us for customization.

Remark:

1) The internal resistance temperature drift characteristic diagram of the coil with calibration, please contact customer service to obtain;

2) The position error of the metering type A-NRC series is less than 0.5%.
