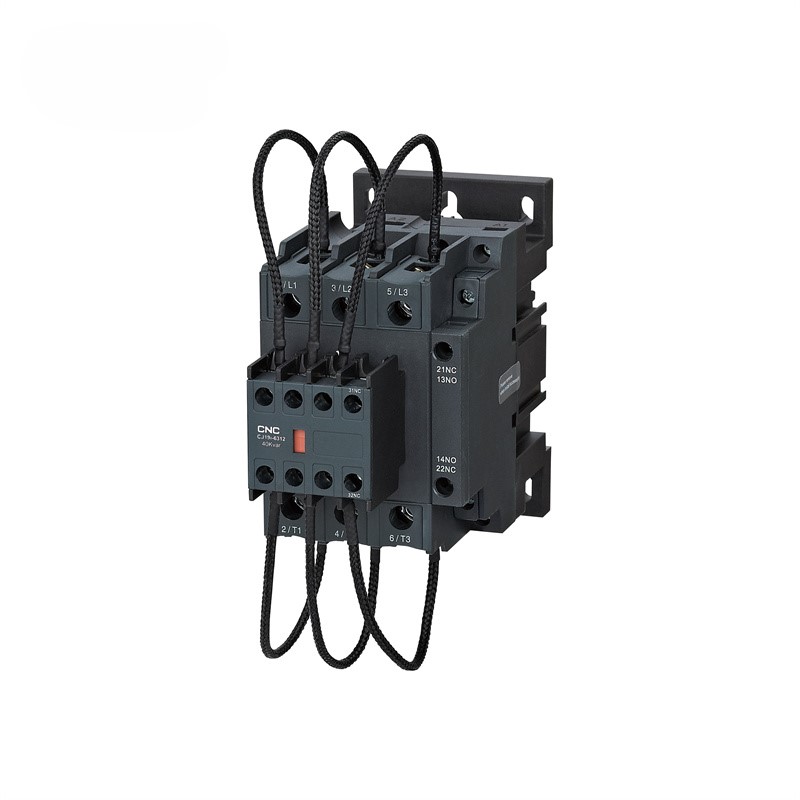

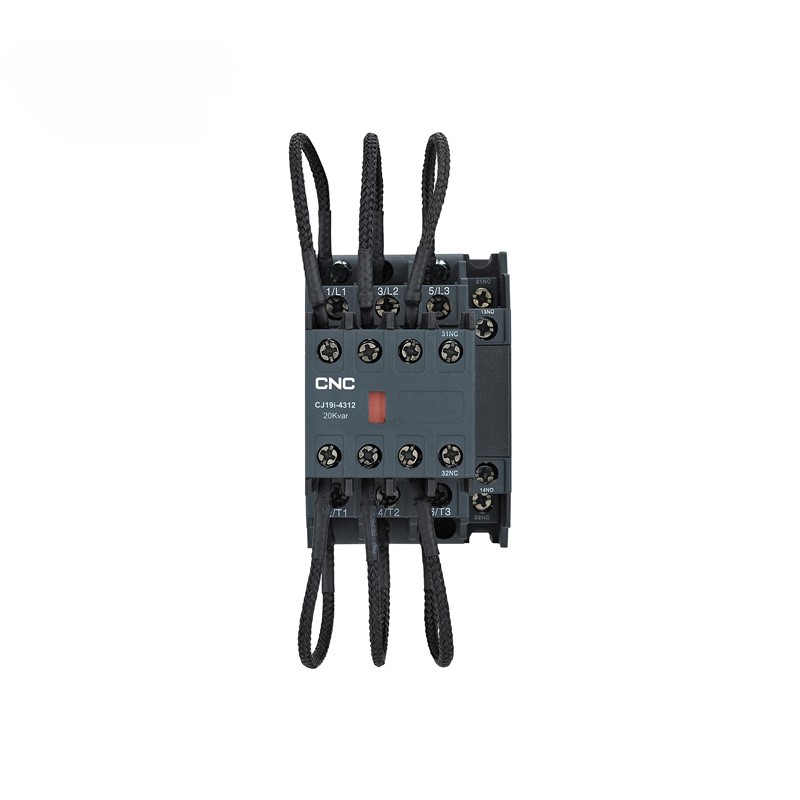

CJ19i (CJ19s) Contactor

Tên sản phẩm: CJ19i (CJ19s) Contactor

Đơn giá:

THÔNG TIN CHI TIẾT

CJ19i (CJ19s) Contactor

General
CJ19i contactor for capacitor switching (hereinafter called contactor)is suitable forthe circuitofAC 50Hz/60Hz with rated rated voltage up to 690V.It is mainly used toadd low voltage reactive power compensation equipment or cut off low voltageparalel capacitor.The contactor is equipped with a device to suppress the inrushcurrent,which can effectively reduce the impact ofthe making inrush current on thecapacitor andsuppress the over-voltage when thecapacitor is cut off.Standard:IEC/EN 60947-4-1.

Type Designation

Operation Conditions

Ambient temperature:-5℃~+40℃, the average during 24 hours should not exceed +35℃;
Altitude:≤2000m;
Atmosphere conditions: At mounting site, relative humidity not exceed 50% at the max temperature of +40℃, higher relative humidity is allowable under lower temperature. For example, RH could be 90% at +20℃, special measures should be taken to occurrence of condensation;
Pollution degree: 3
Installation category: III
Installation conditions: the inclination between installation plane and vertical plane is within ±5°
Impact and shake: the products should locate in the places where there are no obvious impact and shake.

Technical Data

Model

CJ19i-25
CJ19s-25

CJ19i-32
CJ19s-32

CJ19i-43
CJ19s-43

CJ19i-63
CJ19s-63

CJ19i-95
CJ19s-95

CJ19i-115
CJ19s-115

Main circuit features

Rated operating voltage(Ue)

380/400

Rated isolation voltage(Ui)

690

Rated current of controllable capacitor(In)

AC-6b 400V

Rated capacity of
controllable
capacitor(Qn)

AC-6b 230V

kVar

22.5

AC-6b 400V

kVar

Rated conventional
heating current(Ith)

115

Restrained surge capacity

≤35In

≤55In

Mechanical durability

104 times

100

Electrical durability

AC-6b 400V 104 times

Operating
frequency cycles/h

AC-6b 400V times/h

300

120

Coil features

Controlled power
voltage (Us)

AC50Hz

110, 220, 380

Operating
voltage range

operation
voltage

85%~110%Us when install inclination angle is +22.5°;
70%~120%Us when install inclination angle is ±5°;

release
voltage

20%~75%Us when install inclination angle is +22.5°;
20%~65%Us when install inclination angle is ±5°;

Auxiliary contact features

Number of auxiliary contact

1,221

Rated conventional heating
current(Ith)

The minimum load
can be connected to

6V×10mA

Overall and Mounting Dimensions

CJ19i(CJ19s)-25, 32, 43

CJ19i(CJ19s)-25, 32, 43

Model	overall dimensions				mounting dimensions
	Amax	Bmax	Cmax	Dmax	Emax	Fmax
CJ19i(CJ19s)-25	176	45.5	122	74.5	35	50/60
CJ19i(CJ19s)-32	180	56.5	132	83	40	50/60
CJ19i(CJ19s)-43	180	56.5	132	83	40	50/60
CJ19i(CJ19s)-63	190	74.5	154	127.5	59	100/110
CJ19i(CJ19s)-95	190	85.5	160	127.5	67	100/110
CJ19i(CJ19s)-115	190	85.5	160	127.5	67	100/110
