0164-01XX(T)
THÔNG TIN CHI TIẾT
0164-01XX(T)
Pitch : 5.08 mm, 300V, 10A(sol)/15A(str)
1. General information – 0164-01XX(T)
| Parameter | Value |
|---|---|
| Short description | PCB Connector – Plug, Screw Connection |
| Long description | PCB Connector – Plug, Screw Connection, Pitch:5.08mm, 300V, 10A(sol)/15A(str) |
| Category | PCB Connector – Plug |
| Pitch (mm) | 5.08 |
| Color | Black (default) |
| Connection method | Screw Connection |
| Type of locking | With lock flange |

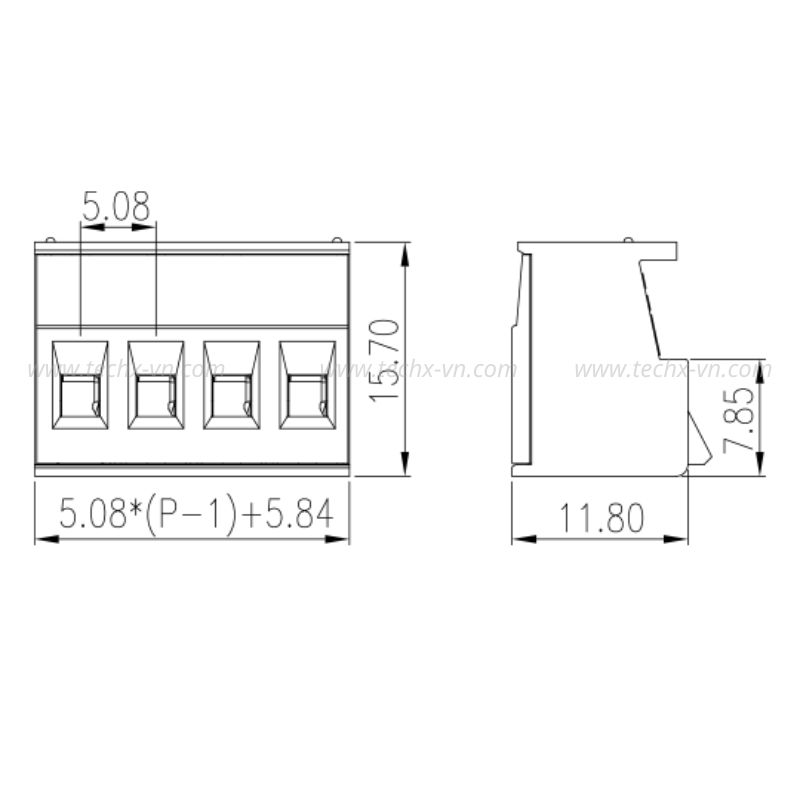

| Length (mm) | 5.08*(P-1)+5.84 |
| Width (mm) | 13.4 |
| Height (mm) | 15.7 |
| Number of positions | 02P~24P |
2. Material information
| Parameter | Value |
|---|---|
| Insulation material | PA |
| Insulation material group | I |
| Flame retardant rating | , compliant with UL94 V0 |
| Insulation resistance | ≥500MΩ at DC 500V |
| Conductor material | COPPER ALLOY |
| Plating of conductor surface | Tin PLATED |
3. Connection data-IEC
| Parameter | Value |
|---|---|
| Rated voltage (V) | 320 |
| Rated current (A) | 15 |
| Rated voltage (II/2)(V) | 630 |
| Rated voltage (III/2) (V) | 320 |
| Rated voltage (III/3)(V) | 250 |
| Rated impulse voltage (II/2)(KV) | 4 |
| Rated impulse voltage (III/2)(KV) | 4 |
| Rated impulse voltage (III/3)(KV) | 4 |
| Conductor cross section solid. min (mm²) | 0.2 |
| Conductor cross section solid.max (mm²) | 2.5 |
| Conductor cross section stranded. min (mm²) | 0.2 |
| Conductor cross section stranded. max (mm²) | 2.5 |
| Conductor cross section flexible, with min ferrule without plastic sleeve (mm²) | 0.25 |
| Conductor cross section flexible, with max ferrule without plastic sleeve (mm²) | 2.5 |
| Conductor cross section flexible, with min ferrule with plastic sleeve (mm²) | 0.25 |
| Conductor cross section flexible, with max ferrule with plastic sleeve (mm²) | 2.5 |
| 2 conductors with same cross section, solid, min (mm²) | 0.2 |
| 2 conductors with same cross section, solid, max (mm²) | 1 |
| 2 conductors with same cross section, stranded, min (mm²) | 0.2 |
| 2 conductors with same cross section, stranded, max (mm²) | 1 |
| 2 conductors with same cross section flexible, with min ferrule without plastic sleeve (mm²) | 0.25 |
| 2 conductors with same cross section flexible, with max ferrule without plastic sleeve (mm²) | 1 |
| 2 conductors with same cross section flexible, min twin ferrules with plastic sleeve (mm²) | 0.5 |
| 2 conductors with same cross section flexible, max twin ferrules with plastic sleeve (mm²) | 1 |
| Screw thread | M2.5 |
| Philips screwdriver size | 0.6×3.5 |
| Recommend tightening torque. min (N.m) | 0.5 |
| Recommend tightening torque. max (N.m) | 0.6 |
| Stripping Length (mm) | 6~7 |
4. Connection data-UL
| Parameter | Value |
|---|---|
| Rated voltage (UL/CUL Group B)(V) | 300 |
| Rated current (UL/CUL Group B)(A) | 10A(sol)/15A(str) |
| Rated voltage (UL/CUL Group D)(V) | 300 |
| Rated current (UL/CUL Group D)(A) | 10 |
| Min. solid wire connection (AWG) acc. to UL/CUL | 26 |
| Max. solid wire connection AWG acc. to UL/CUL | 12(sol) / 16(str) |
| Min. stranded wire connection AWG acc. to UL/CUL | 26 |
| Max. stranded wire connection AWG acc. to UL/CUL | 12(sol) / 16(str) |
5. Environment & Safety
| Parameter | Value |
|---|---|
| Finger protection (YES or NO) | YES |
| Operating temperature. max (°C) | 120 |
| Operating temperature. min (°C) | -40 |
6. UL Recognized
| Parameter | Value |
|---|---|
| Wire Range (Group B)(AWG) | 26~12(sol) / 26~16(str) |
| Rated voltage (Group B)(V) | 300 |
| Rated current (Group B)(A) | 10A(sol)/15A(str) |
| Wire Range (Group D)(AWG) | 26~12 |
| Rated voltage (Group D)(V) | 300 |
| Rated current (Group D)(A) | 10 |
7. CUL Recognized
| Parameter | Value |
|---|---|
| Wire Range (Group B)(AWG) | 26~12(sol) / 26~16(str) |
| Rated voltage (Group B)(V) | 300 |
| Rated current (Group B)(A) | 10A(sol)/15A(str) |
| Wire Ranget (Group D)(AWG) | 26~12 |
| Rated voltage (Group D)(V) | 300 |
| Rated current (Group D)(A) | 10 |
