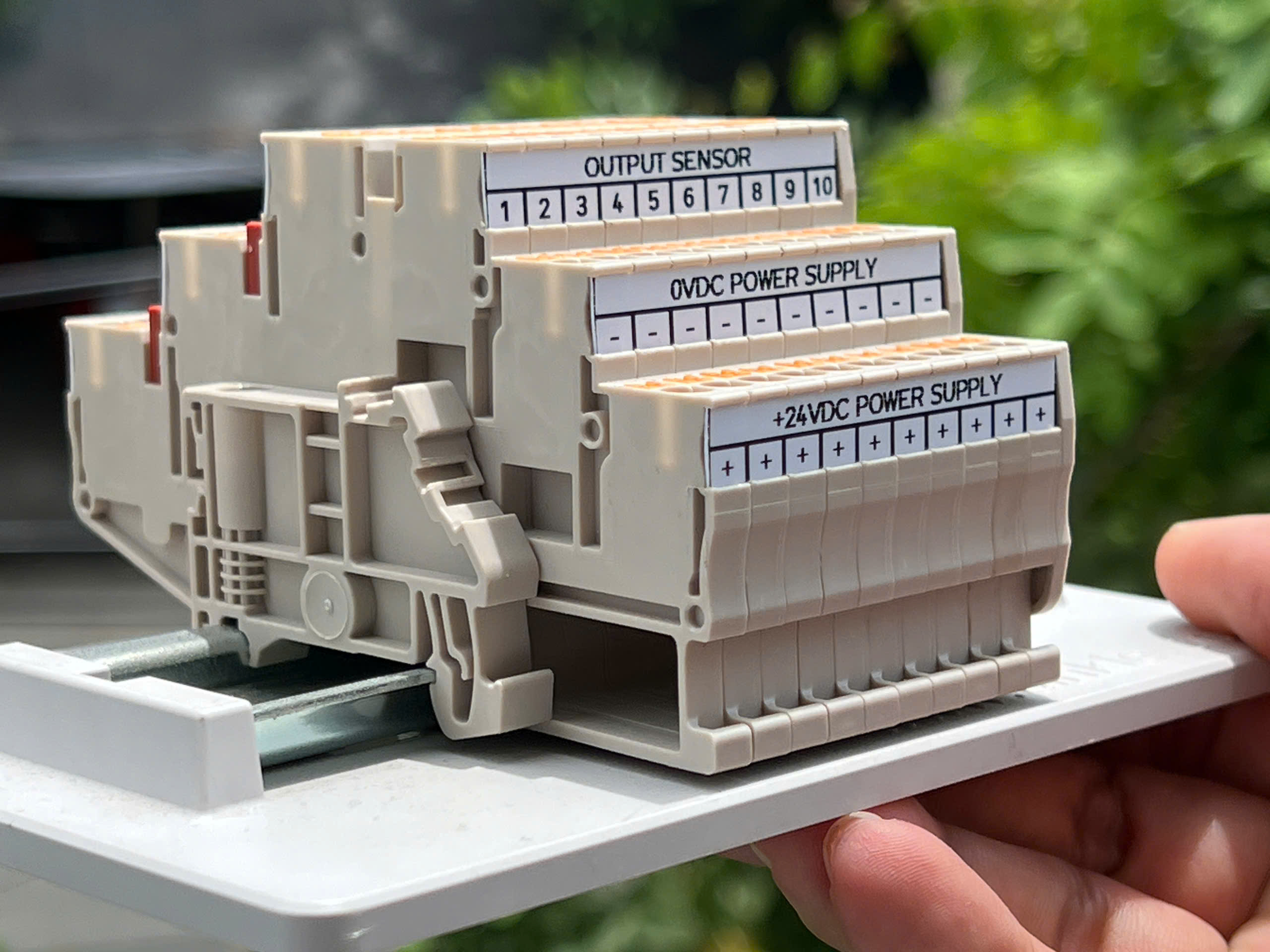

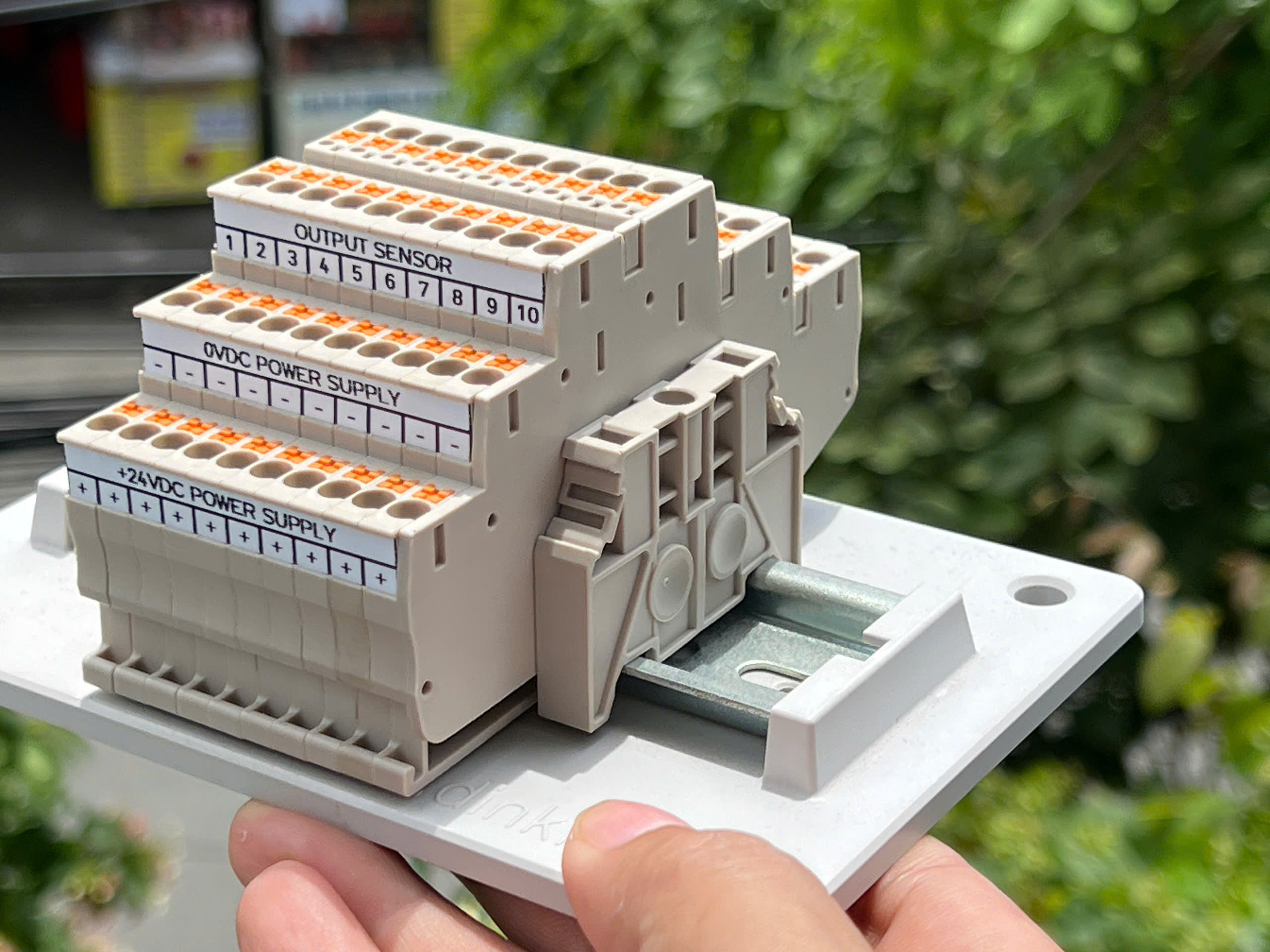

Ưu điểm của cầu đấu 3 tầng Dinkle – Giải pháp tối ưu không gian và đấu nối trong tủ điện
Trong các hệ thống tủ điện công nghiệp hiện đại, số lượng dây dẫn và tín hiệu điều khiển ngày càng tăng trong khi không gian bên trong tủ thường bị giới hạn. Vì vậy, việc lựa chọn loại cầu đấu có thiết kế nhỏ gọn, khả năng đấu nối cao và dễ quản lý dây dẫn đóng vai trò quan trọng. Cầu đấu 3 tầng Dinkle là một trong những giải pháp được sử dụng để đáp ứng nhu cầu này.
Với thiết kế gồm ba tầng đấu nối được bố trí theo chiều cao, cầu đấu 3 tầng Dinkle giúp tận dụng hiệu quả không gian trên thanh DIN rail, đồng thời hỗ trợ tổ chức hệ thống dây dẫn khoa học hơn. Sản phẩm phù hợp với nhiều ứng dụng như tủ PLC, tủ điều khiển máy móc, hệ thống tự động hóa, tủ phân phối và các hệ thống điện công nghiệp.
Cầu đấu 3 tầng Dinkle là gì?
Cầu đấu 3 tầng Dinkle là thiết bị dùng để kết nối, phân phối và tổ chức các dây dẫn điện trong tủ điện. Điểm đặc trưng của sản phẩm là các điểm đấu dây được bố trí thành ba tầng riêng biệt, thay vì chỉ có một tầng như cầu đấu thông thường.
Cấu trúc này cho phép nhiều mạch điện được bố trí trên cùng một khu vực của thanh DIN rail. Nhờ đó, nhà thiết kế tủ điện có thể tăng mật độ đấu nối mà không cần mở rộng quá nhiều diện tích lắp đặt.
Tùy từng dòng sản phẩm, cầu đấu Dinkle có thể đáp ứng các yêu cầu khác nhau về tiết diện dây, dòng điện, điện áp định mức và phương pháp đấu nối. Vì vậy, khi lựa chọn cần căn cứ vào thông số kỹ thuật thực tế của từng model.
1. Tiết kiệm tối đa không gian trong tủ điện
Một trong những ưu điểm nổi bật nhất của cầu đấu 3 tầng Dinkle là khả năng tiết kiệm diện tích lắp đặt.
Với cầu đấu một tầng, để đấu nối nhiều mạch điện, người thiết kế phải bố trí nhiều terminal liên tiếp trên thanh DIN rail. Điều này khiến chiều dài khu vực terminal tăng lên đáng kể.
Trong khi đó, cầu đấu 3 tầng tận dụng cả chiều ngang và chiều cao để bố trí các điểm đấu dây. Ba tầng được xếp chồng lên nhau giúp tăng số lượng điểm đấu nối trên cùng một khu vực.
Đây là giải pháp đặc biệt hữu ích đối với các tủ điện nhỏ gọn, tủ máy hoặc hệ thống có số lượng tín hiệu lớn nhưng diện tích lắp đặt hạn chế.
2. Tăng mật độ đấu nối
Cầu đấu 3 tầng Dinkle cho phép bố trí nhiều mạch điện trong một không gian tương đối nhỏ. Đây là ưu điểm quan trọng đối với các hệ thống điều khiển có nhiều tín hiệu I/O.
Thay vì phải sử dụng một số lượng lớn cầu đấu đơn và kéo dài toàn bộ hàng terminal, kỹ thuật viên có thể sử dụng cầu đấu nhiều tầng để tập trung các điểm kết nối.
Nhờ đó, mật độ đấu nối trong tủ điện được tăng lên nhưng vẫn duy trì cách bố trí có hệ thống.
3. Giúp hệ thống dây dẫn gọn gàng và khoa học
Trong tủ điện công nghiệp, số lượng dây dẫn lớn có thể khiến việc bố trí trở nên phức tạp. Nếu không được tổ chức tốt, dây dễ bị chồng chéo, khó nhận biết và gây khó khăn khi bảo trì.
Thiết kế ba tầng của cầu đấu Dinkle giúp phân chia các đường dây thành từng vị trí rõ ràng. Kết hợp với việc đánh số dây và đánh dấu terminal, kỹ thuật viên có thể dễ dàng xác định đường dây tương ứng.
Nhờ đó, hệ thống đấu nối trở nên gọn gàng, khoa học và dễ kiểm tra hơn.
4. Thuận tiện cho việc đấu nối và bảo trì
Một hệ thống terminal được bố trí hợp lý sẽ giúp quá trình lắp đặt, kiểm tra và bảo trì thuận tiện hơn.
Với cầu đấu 3 tầng Dinkle, các mạch điện được phân bố theo từng tầng. Khi cần kiểm tra một đường tín hiệu hoặc thay thế dây dẫn, kỹ thuật viên có thể xác định vị trí cần thao tác dựa trên sơ đồ điện và ký hiệu trên cầu đấu.
Điều này giúp giảm thời gian xử lý khi bảo trì và hạn chế nguy cơ nhầm lẫn giữa các đường dây.
Đối với các hệ thống máy móc hoạt động liên tục, khả năng kiểm tra và xử lý sự cố nhanh chóng là một yếu tố rất quan trọng.
5. Tối ưu thiết kế tủ PLC và hệ thống tự động hóa
Trong các tủ PLC, số lượng dây tín hiệu thường rất lớn do phải kết nối với nhiều cảm biến, công tắc, cơ cấu chấp hành và các thiết bị ngoại vi.
Nếu sử dụng cầu đấu thông thường, khu vực terminal có thể chiếm nhiều diện tích. Cầu đấu 3 tầng Dinkle giúp giải quyết vấn đề này bằng cách tăng số điểm đấu nối theo chiều cao.
Vì vậy, sản phẩm phù hợp với các hệ thống:
- Tủ PLC và tủ điều khiển tự động hóa.
- Tủ điều khiển máy móc công nghiệp.
- Hệ thống cảm biến và tín hiệu I/O.
- Tủ điện điều khiển động cơ.
- Hệ thống sản xuất và dây chuyền tự động.
- Các thiết bị máy có không gian lắp đặt hạn chế.
6. Phù hợp với các hệ thống cần nhiều tín hiệu
Một ưu điểm khác của cầu đấu 3 tầng Dinkle là khả năng đáp ứng những hệ thống có mật độ tín hiệu cao.
Trong các hệ thống tự động hóa, một tủ điện có thể phải tiếp nhận đồng thời nhiều loại tín hiệu như tín hiệu cảm biến, tín hiệu điều khiển, tín hiệu nguồn hoặc tín hiệu kết nối đến thiết bị bên ngoài.
Việc sử dụng cầu đấu nhiều tầng giúp kỹ sư có thêm phương án phân chia và bố trí các mạch điện. Điều này đặc biệt hữu ích khi thiết kế tủ có số lượng I/O lớn.
7. Hỗ trợ thiết kế tủ điện nhỏ gọn
Xu hướng thiết kế máy móc hiện nay là giảm kích thước nhưng vẫn duy trì đầy đủ chức năng. Điều này đặt ra yêu cầu cao hơn đối với các linh kiện được lắp bên trong tủ.
Cầu đấu 3 tầng Dinkle góp phần đáp ứng yêu cầu này nhờ thiết kế tận dụng không gian theo chiều đứng. Khi kết hợp với các thiết bị có kích thước nhỏ gọn khác, kỹ sư có thể tối ưu bố cục tổng thể của tủ điện.
Đây là lợi thế đáng chú ý đối với các máy móc có tủ điều khiển tích hợp hoặc các hệ thống cần hạn chế kích thước tủ.
8. Tăng tính chuyên nghiệp cho hệ thống tủ điện
Ngoài chức năng kết nối điện, cách bố trí terminal cũng ảnh hưởng đến tính chuyên nghiệp của một tủ điện.
Cầu đấu 3 tầng Dinkle khi được lắp đặt đúng kỹ thuật, kết hợp với thanh DIN rail, máng đi dây, marker và phụ kiện terminal phù hợp sẽ giúp hệ thống đấu nối có bố cục rõ ràng.
Một tủ điện được bố trí khoa học không chỉ tạo cảm giác chuyên nghiệp mà còn giúp kỹ thuật viên dễ dàng đọc sơ đồ, kiểm tra dây và thực hiện bảo trì trong quá trình vận hành.
9. Giảm diện tích sử dụng so với phương án cầu đấu đơn
Nếu cùng cần bố trí một số lượng lớn điểm đấu nối, việc sử dụng cầu đấu một tầng có thể khiến hàng terminal kéo dài trên thanh DIN rail.
Cầu đấu 3 tầng mang lại phương án bố trí tập trung hơn. Thay vì mở rộng hàng terminal theo chiều ngang, các điểm đấu nối được phân bổ lên ba tầng.
Tuy nhiên, khi lựa chọn sản phẩm, không nên chỉ dựa vào số tầng. Cần kiểm tra tiết diện dây cho phép, dòng điện định mức, điện áp định mức, kích thước, khoảng cách cách điện và các yêu cầu kỹ thuật của từng model để đảm bảo phù hợp với hệ thống.
10. Lựa chọn cầu đấu 3 tầng Dinkle như thế nào?
Để lựa chọn đúng cầu đấu 3 tầng Dinkle, người thiết kế cần xác định một số thông số quan trọng.
Thứ nhất là tiết diện dây dẫn. Cầu đấu phải tương thích với kích thước dây được sử dụng trong hệ thống.
Thứ hai là dòng điện và điện áp định mức. Đây là các thông số quan trọng để đảm bảo cầu đấu đáp ứng được yêu cầu của mạch điện.
Thứ ba là phương pháp đấu nối. Tùy model, thiết kế và ứng dụng có thể có những phương án đấu nối khác nhau. Cần lựa chọn loại phù hợp với yêu cầu thi công.
Thứ tư là kích thước và không gian tủ. Cần tính toán khoảng cách giữa các thiết bị để đảm bảo thuận tiện cho việc đi dây, kiểm tra và bảo trì.
Ngoài ra, nên ưu tiên lựa chọn sản phẩm có nguồn gốc rõ ràng và thông số kỹ thuật đầy đủ để đảm bảo độ tin cậy trong quá trình sử dụng.
Cầu đấu 3 tầng Dinkle là giải pháp phù hợp cho các hệ thống điện cần số lượng điểm đấu nối lớn nhưng bị giới hạn về không gian. Thiết kế ba tầng giúp tận dụng hiệu quả diện tích trên thanh DIN rail, tăng mật độ đấu nối và hỗ trợ tổ chức dây dẫn khoa học.
Bên cạnh khả năng tiết kiệm không gian, cầu đấu 3 tầng còn mang lại nhiều lợi ích trong quá trình lắp đặt, kiểm tra và bảo trì tủ điện. Sản phẩm đặc biệt phù hợp với tủ PLC, tủ điều khiển, hệ thống tự động hóa, máy móc công nghiệp và các ứng dụng có nhiều tín hiệu I/O.
Khi lựa chọn cầu đấu 3 tầng Dinkle, cần căn cứ vào tiết diện dây, dòng điện, điện áp, kích thước và yêu cầu thực tế của hệ thống. Lựa chọn đúng model sẽ giúp tối ưu thiết kế tủ điện, đảm bảo độ tin cậy của kết nối và nâng cao hiệu quả vận hành lâu dài.
