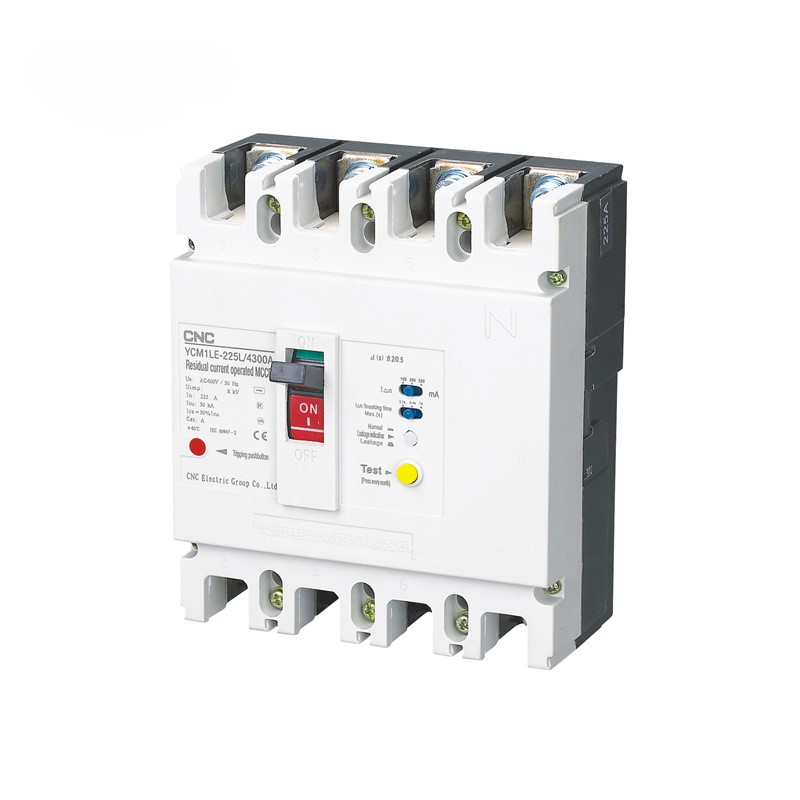

YCM1LE Earth Leakage MCCB

Tên sản phẩm: YCM1LE Earth Leakage MCCB

Đơn giá:

THÔNG TIN CHI TIẾT

YCM1LE Earth Leakage MCCB

General

YCM1LE series earth leakage circuit breaker (herein after called circuit breaker)is applied for the power distribution network of AC 50Hz,rated current 630A.The circuit breaker can protect people against indirect contact with dangerous electric current and prevent fire disaster caused by insulation fault and single-phase ground fault. It can be used to distribute electric power and protect power equipment against overload and short circuit. The circuit breaker can change the circuit and start motor infrequently. The rated residual operating current and the maximum off-time can be adjusted on-site according to actual situation, the circuit breaker can be customized alarm function and no tripping function.

The YCM1LE complies with standard of IEC60947-2.

Product Details

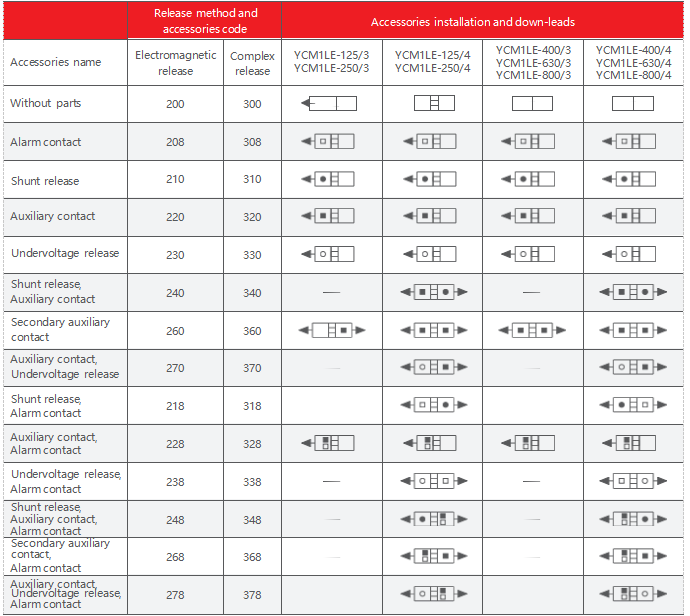

product-description1

Note

Without current release components, N-Pole is alwaus at making status, not makes and breaks with other three poles;
Without current release components, N-Pole makes with the other three poles(NPole first makes then breaks);

Technical data
Type		YCM1LE-125				YCM1LE-250				YCM1LE-400		YCM1LE-630
												YCM1LE-800
Frame current Inm(A)		125				250				400		630
												800
Rated current In(A)		10, 16, 20, 25, 32, 40，50, 63, 80, 100, 125				100, 125, 140, 160，180, 200, 225, 250				225, 315, 350, 400		400, 500, 630
												630, 700, 800
Pole		2	3		4	2	3		4	3	4	3	4
Rated insulation voltage		AC800
Ui(V)
Rated working voltage		AC400
Ue(V)
Rated impulse withstand		8000
voltage Uimp(V)
Arcing-over distance		50								100
(mm)
Breaking ability level		L		M		L		M		L	M	L	M
Rated ultimate short-circuit		35		50		35		50		50	65	50	65
breaking capacity Icu(kA)
Rated working short-circuit		22		25		22		25		35	42	35	42
breaking capacity Ics(kA)
Rated residual short-circuit		7.5		12.5		7.5		12.5		12.5	13.5	12.5	13.5
breaking capacity
Rated residual operating current IΔn(mA)	No time-delay type	30/100/500/100/300/500				30/100/500/100/300/500				100/300/500		300/500/1000
	Time-delay type	100/300/500				100/300/500				100/300/500		300/500/1000
Rated residual unoperating current IΔn(mA)		1/2 IΔn				1/2 IΔn				1/2 IΔn		1/2 IΔn
Operating performance (times)	Power on	1500				1000				1000		1000
	Power off	8500				7000				4000		4000
	Total times	10000				8000				5000		5000
Residual current protection opreating time		IΔn				2IΔn				5IΔn		10IΔn
Max. breaking time(s)	No time-delay type	0.2				0.1				0.04		0.04
	Time-delay	0.4/1				0.4/1				0.3/1		0.3/1
	type

Type	Pole	Overall size (mm)				Installation size (mm)
		A	B	C	D	a	b	Φd
YCM1LE-125	3	92	150	110	92	30	129	4.5
	4	122				60
YCM1LE-250	3	107	165	110	90	35	126	4.5
	4	142				70
YCM1LE-400	3	150	257	146.5	106.5	44	194	7
	4	198				94
YCM1LE-630 YCM1LE-800	3	210	280	155	115.5	70	243	7
	4	280				140
