Trong các hệ thống tự động hóa công nghiệp hiện đại, cảm biến (sensor) đóng vai trò vô cùng quan trọng trong việc thu thập tín hiệu và truyền dữ liệu về bộ điều khiển trung tâm như PLC, HMI hay bộ điều khiển rơ-le. Để đảm bảo việc đấu nối cảm biến được gọn gàng – an toàn – dễ bảo trì, cầu đấu chuyên dụng là giải pháp không thể thiếu.
Trong đó, cầu đấu Dinkle 3 tầng được xem là lựa chọn tối ưu và phổ biến nhất cho các hệ thống đấu nối cảm biến công nghiệp.
-
Cầu đấu Dinkle 3 tầng là gì?
Cầu đấu Dinkle 3 tầng là loại cầu đấu điện được thiết kế với ba tầng đấu dây độc lập trên cùng một khối cầu đấu, thường được sử dụng để đấu nối các thiết bị cần nhiều dây tín hiệu như cảm biến tiệm cận, cảm biến quang, cảm biến áp suất, cảm biến nhiệt độ…
Thương hiệu Dinkle (Đài Loan) nổi tiếng trong lĩnh vực cầu đấu với các sản phẩm có:
- Chất lượng ổn định
- Độ bền cao
- Thiết kế tối ưu cho tủ điện công nghiệp
Đối với cảm biến tiêu chuẩn công nghiệp (thường dùng 3 dây: nguồn +, nguồn –, tín hiệu), cầu đấu Dinkle 3 tầng cho phép:
- Đấu nối nguồn cấp(24v) và (0V)
- Đấu nối tín hiệu
…trên một cầu đấu duy nhất, giúp tiết kiệm không gian và dễ quản lý dây.
-
Cấu tạo
Cầu đấu Dinkle 3 tầng có cấu tạo chắc chắn, được tối ưu cho môi trường công nghiệp khắc nghiệt. Các bộ phận chính bao gồm:
2.1 Thân cầu đấu
- Làm từ nhựa kỹ thuật cao cấp (PA66 hoặc tương đương)
- Chịu nhiệt tốt, chống cháy, cách điện an toàn
- Màu sắc tiêu chuẩn (xám, xanh, vàng – xanh lá tùy loại)
2.2 Ba tầng đấu dây độc lập
Mỗi tầng có:
- Vít siết riêng biệt
- Lò xo kẹp dây hoặc kẹp vít chắc chắn
- Đường dẫn điện bằng đồng hoặc hợp kim mạ thiếc

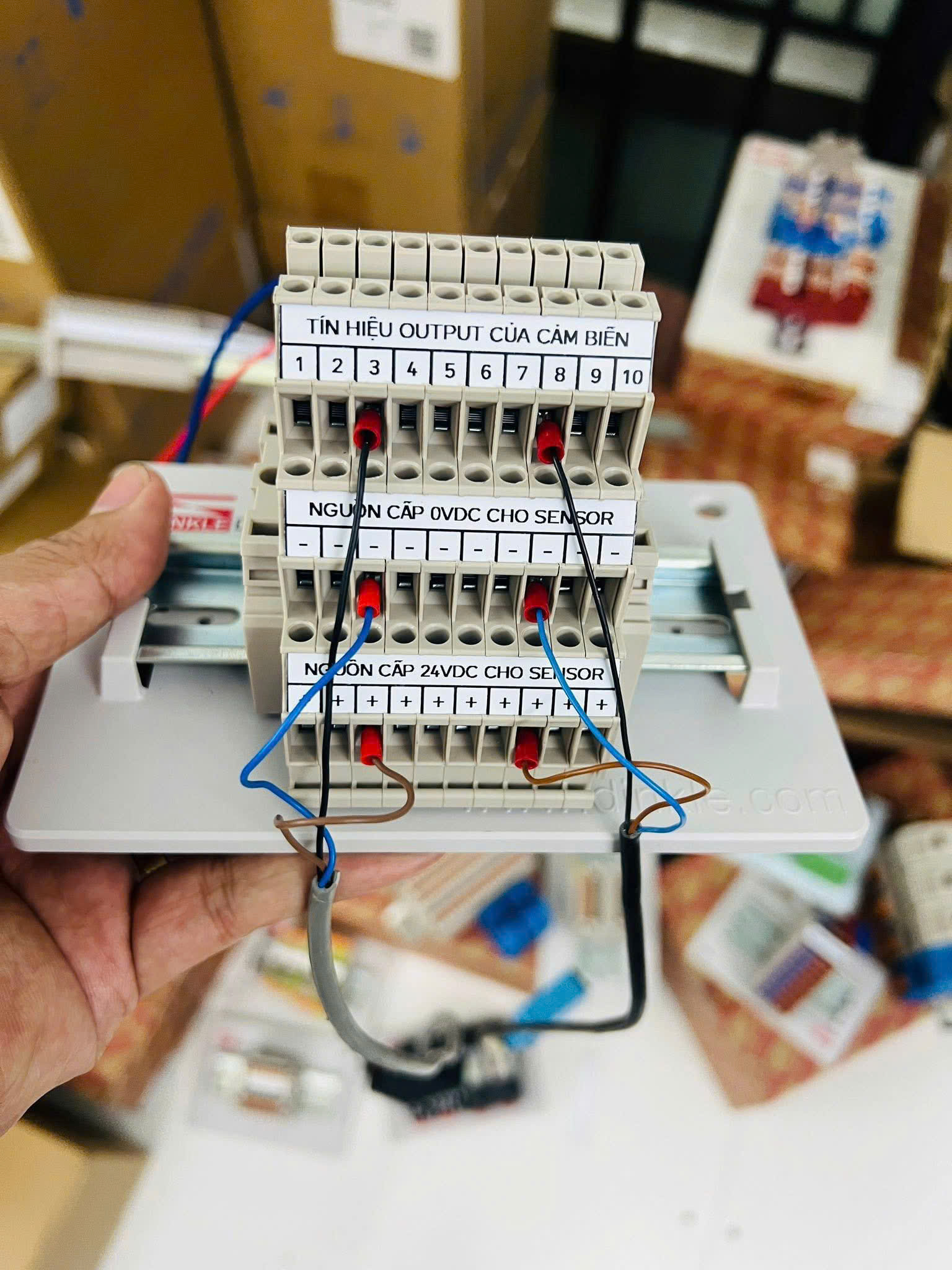

Ba tầng thường được bố trí:
- Tầng trên: Dây tín hiệu
- Tầng giữa: Nguồn cấp (+24VDC)
- Tầng dưới: Mass (0V)
2.3 Thanh dẫn điện (current bar)
- Đảm bảo tiếp xúc điện tốt
- Giảm điện trở tiếp xúc
- Hoạt động ổn định với tín hiệu analog hoặc digital
2.4 Chân gắn ray DIN
- Chuẩn ray DIN 35mm
- Dễ dàng lắp đặt, tháo rời trong tủ điện
- Phù hợp mọi tủ điều khiển tiêu chuẩn
2.5 Phụ kiện đi kèm
- Nắp chặn cuối
- Thanh nối jumper
- Nhãn đánh số dây
- Thanh test (nếu cần đo kiểm)
-
Nguyên lý hoạt động
Nguyên lý hoạt động của cầu đấu Dinkle 3 tầng khá đơn giản nhưng rất hiệu quả:

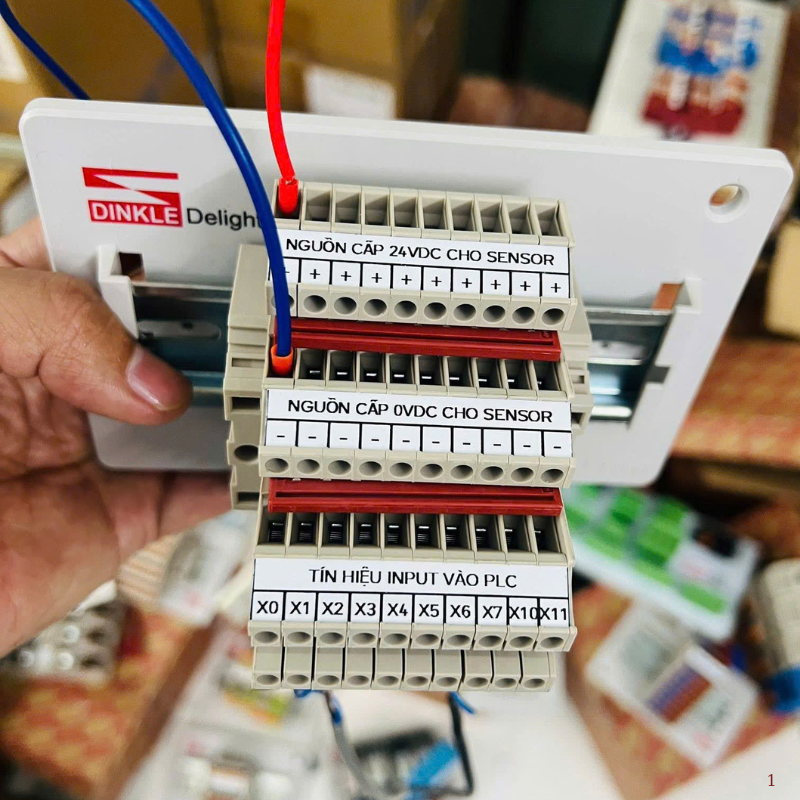

- Dây từ cảm biến được đấu vào một phía của cầu đấu
- Dây về PLC hoặc bộ điều khiển được đấu vào phía đối diện
- Mỗi tầng đảm nhiệm một chức năng riêng (nguồn, mass, tín hiệu)
- Dòng điện và tín hiệu được truyền qua thanh dẫn bên trong cầu đấu
- Các tầng cách điện hoàn toàn với nhau, đảm bảo không nhiễu chéo
Nhờ thiết kế ba tầng riêng biệt, tín hiệu cảm biến:
- Ít nhiễu
- Ổn định hơn
- Dễ kiểm tra, đo kiểm khi vận hành
-
Vì sao cầu đấu Dinkle 3 tầng phù hợp khi đấu cho cảm biến?
Đây là câu hỏi được rất nhiều kỹ sư điện – tự động hóa quan tâm. Lý do cầu đấu Dinkle 3 tầng được xem là giải pháp chuyên dụng cho cảm biến bao gồm:
4.1 Phù hợp cấu trúc dây cảm biến
Hầu hết cảm biến công nghiệp sử dụng:
- 3 dây (NPN/PNP)
- 4 dây (có thêm dây NO/NC)
Cầu đấu 3 tầng giúp:
- Phân tách rõ từng dây
- Tránh nhầm lẫn khi đấu nối
- Giảm lỗi đấu sai cực
4.2 Giảm số lượng cầu đấu
Thay vì dùng:
- 3 cầu đấu đơn
- Hoặc 2 cầu đấu 2 tầng
Chỉ cần 1 cầu đấu 3 tầng, giúp:
- Gọn tủ điện
- Tiết kiệm không gian
- Dễ bố trí dây
4.3 Dễ bảo trì và kiểm tra
- Dễ đo điện áp từng tầng
- Dễ thay cảm biến mà không ảnh hưởng hệ thống
- Nhãn đánh số rõ ràng
4.4 Tăng tính chuyên nghiệp cho tủ điện
- Đi dây khoa học
- Bố cục rõ ràng
- Đạt tiêu chuẩn kỹ thuật trong các nhà máy lớn
-
Ưu điểm của cầu đấu Dinkle 3 tầng
So với các loại cầu đấu thông thường, cầu đấu Dinkle 3 tầng sở hữu nhiều ưu điểm vượt trội:
- ✅ Thiết kế chuyên dụng cho cảm biến
- ✅ Chất lượng cao, độ bền lâu dài
- ✅ Khả năng cách điện và chịu nhiệt tốt
- ✅ Giảm nhiễu tín hiệu
- ✅ Dễ lắp đặt, dễ bảo trì
- ✅ Tương thích với nhiều loại cảm biến và PLC
- ✅ Tiết kiệm không gian tủ điện
- ✅ Phụ kiện đầy đủ, dễ mở rộng
Đặc biệt, sản phẩm của Dinkle có độ hoàn thiện cao, vít siết chắc, không lỏng dây trong quá trình rung động – rất phù hợp cho môi trường nhà máy.
-
Ứng dụng thực tế của cầu đấu Dinkle 3 tầng
Cầu đấu Dinkle 3 tầng được sử dụng rộng rãi trong nhiều lĩnh vực:
6.1 Tủ điều khiển tự động hóa
- Tủ PLC
- Tủ điều khiển dây chuyền sản xuất
- Tủ I/O
- …
6.2 Hệ thống cảm biến công nghiệp
- Cảm biến tiệm cận
- Cảm biến quang
- Cảm biến áp suất
- Cảm biến mức, cảm biến nhiệt
6.3 Nhà máy và khu công nghiệp
- Nhà máy thực phẩm
- Nhà máy đóng gói
- Nhà máy cơ khí, điện – điện tử
6.4 Hệ thống băng tải, robot
- Đấu tín hiệu cảm biến hành trình
- Cảm biến phát hiện sản phẩm
- Cảm biến an toàn
-
Kết luận
Cầu đấu Dinkle 3 tầng là giải pháp đấu nối chuyên dụng – an toàn – hiệu quả cho các hệ thống cảm biến trong công nghiệp. Với thiết kế thông minh, cấu tạo bền bỉ và khả năng tối ưu không gian tủ điện, sản phẩm này đã và đang được rất nhiều kỹ sư, nhà thầu điện tin dùng.
Nếu bạn đang tìm kiếm một loại cầu đấu đạt chuẩn kỹ thuật, dễ thi công, phù hợp cho cảm biến, thì cầu đấu Dinkle 3 tầng chính là lựa chọn không thể bỏ qua.
